优势和特点
- 突发模式 (Burst Mode ) 操作被停用，以在轻负载条件下产生较低的输出纹波
- 高效率：达 94%
- 轻松地实现了高输出电流
- 宽 V(IN) 范围：2.5V 至 9.8V
- 550kHz 恒定频率操作
- 低压差：100% 占空比
- 输出电压低至 0.8V
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 停机模式仅吸收 8μA 的电源电流

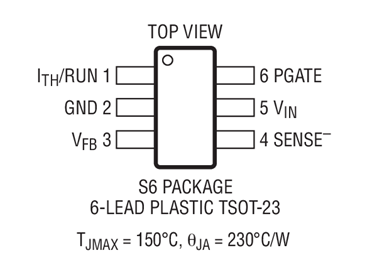

- 纤巧型 6 引脚 SOT-23 封装
产品详情
LTC 1772B 是一款恒定频率电流模式降压型 DC/DC 控制器，可提供超卓的 AC 和DC 负载和电压调节性能。该器件具有一种准确的欠压闭锁功能，当输入电压降至 2.0V 以下时，LTC1772B 将被关断。
LTC1772B 提供了一个 ±2.5% 的输出电压准确度，且仅消耗 270μA 的静态电流。在停机模式中，该器件的吸收电流只有 8μA。
为了进一步地延长电池电源的使用寿命，在压差条件下，外部 P 沟道 MOSFET 将被连续接通 (100% 占空比)。550kHz 的高恒定工作频率允许使用一个小的外部电感器。
LTC1772B 采用小占板面积的 6 引脚 SOT-23 封装。
如需了解 LTC1772B 的一个突发模式操作启用版本，请查阅 LTC1772 的数据表。
应用- 单节或两节锂离子电池供电型应用
- 蜂窝电话
- 无线设备
- 便携式电脑
- 3.3V、2.5V 或 1.8V 分布式电源系统
