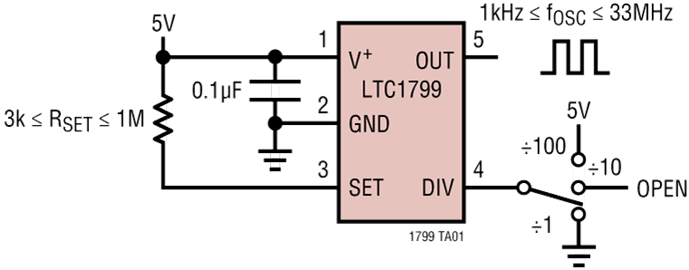

LTC1799 是一款精密振荡器，易于使用且在 PC 板的占用空间极小。振荡器频率由单个外部电阻器 (R(SET)) 进行设置。LTC1799 设计用于在无需外部微调部件的情况下实现高精度操作（≤1.5% 频率误差）。
LTC1799 使用电压为 2.7 V 至 5.5 V 的单电源供电，并且提供一个 50% 占空比的轨到轨方波输出。CMOS 输出驱动器确保快速上升/下降时间和轨到轨切换。用于设置频率的电阻器可以从 3K 到 1M 不等，以便在 100kHz 和 33MHz（5V 电源）的范围内选择主振荡器频率。三态 DIV 输入决定在驱动输出之前将主时钟除以 1、10 或 100，以提供从 1kHz 到 33MHz（5V 电源）的三个频率范围。LTC1799 具有专有的反馈回路，对 R(SET) 与频率之间的关系进行线性化，因此不需要使用表格计算频率。
应用
摘要：LTC1799是Linear Technology公司生产的一个精密低功率振荡器，它的输出频率可在1kHz～30MHz范围内灵活调整。文中介绍了用可编程晶振LTC1799产生5kHz～20MHz方波信号的设计方法和设计过程，给出了用LTC1799和MAXIM公司的200kΩ/32阶数字电位器MAX5160组成一个5kHz～20MHz可编程方波产生器的电路原理图
LTC1799 是一款易于使用且占用 PC 板级空间极小的精准型振荡器。振荡器频率由单个外部电阻器 (RSET) 来设置。LTC1799 专为在无需采用外部修整组件的情况下实现高准确度运作 (≤1.5% 频率误差) 而设计。
ltc1799是linear公司2001年1月推出的新器件,是一种新型振荡器集成电路。
LTC1799 的频率输出是可预知的 (尽管它是非线性的)。RSET 与频率的倒数关系结合热敏电阻的非线性特征产生了图8 所示的数据。曲线是非线性的，但对其进行了严密的控制。
电阻可编程振荡器(RPO)LTC6900是一款优秀的宽频振荡器，功耗比与较早的LTC1799减小了一半，但是以牺牲频率范围为代价，输出频率为1kHz～20MHz。
