LTC 1871-1 是一款宽输入范围、电流模式、升压、反激式或 SEPIC 控制器，用于驱动一个 N 沟道功率 MOSFET，所需的外部元件极少。它通过利用功率 MOSFET 的接通电阻免除了增设一个电流检测电阻器的需要，从而较大限度地提高了效率。通过把 SENSE 引脚连接至一个位于功率MOSFET 源极中的电阻器，即可将 LTC1871-1 用于输出电压较高的应用。
可利用一个外部电阻器将该 IC 的工作频率设定在 50kHz 至1MHz 的范围内，也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。
LTC1871-1 与 LTC1871 的不同之处在于前者具有一个较低的脉冲跳跃门限，因而使其非常适合于那些需要在轻负载条件下执行恒定频率操作的应用。较低的脉冲跳跃门限还有助于在具有宽输入电压范围的应用中保持恒定频率操作。对于那些需要主端至副端隔离的应用，请查阅 LTC1871 的数据表。

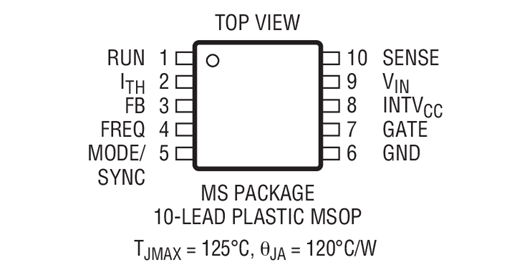

LTC1871-1 采用了 10 引脚 MSOP 封装。
该电路利用LTC1871不用电流检测电阻的特点，在无外部电流检测电阻的情况下进行电流控制。在VT1导通期间检测其源和漏极间电压降，即是用检测开关电流的所谓无损耗方法提供控制环路从而进行电流控制。
这种小巧高效的开关电源在输出功率为 20W 时可输出 1kV电压，并能耐受连续电弧（即短路）（图 1）。它使用标准的市售元件。使用R1将开关稳压控制器LTC1871设定在120kHz的额定工作频率。
