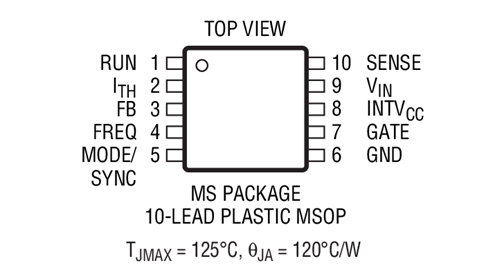

LTC 1871-7 是一款电流模式、升压、反激和 SEPIC 型控制器，专为在高电压应用中驱动 6V 额定电压 MOSFET 而优化。LTC1871-7 在低功率或高功率应用中同样能够良好地运行，而且只需极少的元件即可提供一个完整的电源解决方案。可利用一个外部电阻器将开关频率设定在 50kHz 至 1MHz 的范围内，也可以采用 MODE/SYNC 引脚使其同步至一个外部时钟。轻负载条件下的突发模式操作、很低的最小工作电源电压 (6V) 和 10μA 的低停机静态电流使得 LTC1871-7 非常适合于电池供电型系统。对于那些要求执行恒定频率操作的应用，可以采用 MODE/SYNC 引脚来禁止突发模式操作。LTC1871-7 采用 10 引脚 MSOP 封装。
该电路利用LTC1871不用电流检测电阻的特点，在无外部电流检测电阻的情况下进行电流控制。在VT1导通期间检测其源和漏极间电压降，即是用检测开关电流的所谓无损耗方法提供控制环路从而进行电流控制。
使用R1将开关稳压控制器LTC1871设定在120kHz的额定工作频率。该电路像间断式回扫电路一样工作，在 C1上产生 333V 电压。
