LTC1871 数据手册-pdf中文资料-产品介绍及应用电路

概览

LTC 1871 是一种用于驱动 N 沟道功率 MOSFET 并只需极少外部组件的宽输入、电流模式、升压、反激和 SEPIC 控制器。由于它是对中、小功率应用，因此 LTC1871 可通过利用功率 MOSFET 的导通电阻而省去电流检测电阻的需要，由此较大限度地提高了效率。

该 IC 的工作频率可通过一个外部电阻在 50kHz 至1MHz的范围内进行设置，并能够借助 MODE/SYNC 引脚实现与外部时钟的同步。轻负载时的突发方式操作、 2.5V 的最小低工作电源以及 10μA 的低停机静态电流使得 LTC1871 成为电池式工作系统的理想选择。

对于要求进行恒定频率操作的应用，可采用 MODE/SYNC 引脚使突发方式操作失效。通过把 SENSE 引脚与位于功率 MOSFET 源极的一个电阻相连，LTC1871 即可适合较高输出电压的升压、SEPIC 和反激式应用。

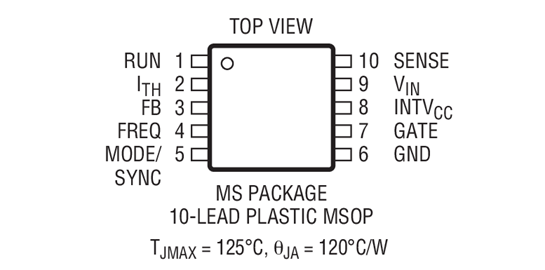

LTC1871 采用 10 引脚 MSOP 封装。

应用

LTC1871应用电路图: 该电路利用LTC1871不用电流检测电阻的特点，在无外部电流检测电阻的情况下进行电流控制。在VT1导通期间检测其源和漏极间电压降，即是用检测开关电流的所谓无损耗方法提供控制环路从而进行电流控制。
能够产生连续电弧的1kV电源: 使用R1将开关稳压控制器LTC1871设定在120kHz的额定工作频率。该电路像间断式回扫电路一样工作，在 C1上产生 333V 电压。
