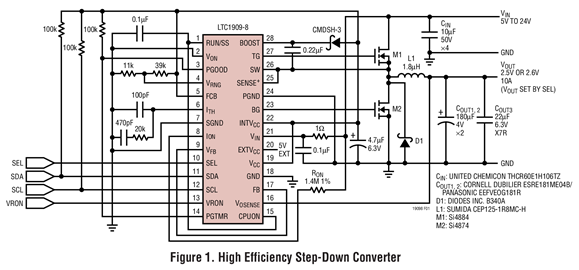

LTC 1909-8 是一款同步降压型开关稳压控制器，该器件具有一个数字可编程输出电压。通过一个二线式 SMBus/I(2)C 接口从写入内部寄存器的两个 5 位设定值中选择一个作为输出电压。该接口具备针对无效输出电压的安全防护功能，并允许微处理器接通和关断稳压器。谷值电流控制提供了非常低的占空比，并不需要采用一个检测电阻器。工作通过一个外部电阻器来选择，并针对 V(IN) 和 V(OUT) 中的变化进行补偿。
不连续模式操作可在轻负载条件下提供高工作效率。当主输出承受轻负载时，一个强制连续模式控制引脚通过停用不连续模式操作降低了噪声和 RF 干扰，并能够帮助副端绕组调节。
故障保护功能由内部折返电流限制、一个输出过压比较器和任选的短路停机定时器提供。
LTC1909-8 可提供 28 引脚 SSOP 封装。.
应用
