产品详情

LTC 1986 是一款微功率充电泵 DC/DC 转换器，可为 3V 或 5V GSM SIM 卡供电。该器件工作于三种模式之一：V(OUT) = 5V (5V 模式)、V(OUT) = V(IN) (3V 模式) 或停机。输入电压范围为 2.6V 至 4.4V，而且这款器件能提供 10mA 的输出电流。LTC1986 通过在 3V 模式中提供一种升压功能，允许 V(IN) 降到低至 2.6V。在 3V 模式中，V(OUT) 通过一个 2.5欧姆 开关直接连接至 V(IN)，直到 VIN 降至 2.85V 以下为止。当 V(IN) 低于 2.85V 时，此器件自动地提升 V(OUT) 以保持一个稳定的 2.9V 输出，从而确保 V(OUT) 保持在 3V SIM V(CC )规范之内。

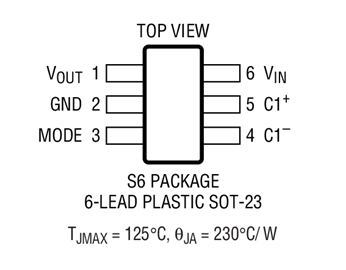

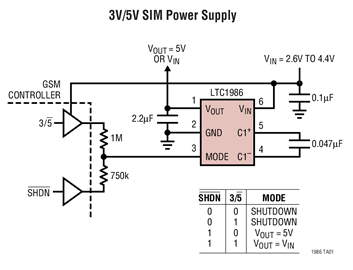

极低的工作电流 (无负载时的典型值为 14μA) 和低的外部组件数使得 LTC1986 非常适合小型、轻负载的电池供电式应用。下图所示应用电路的总 PCB 面积小于 0.045 英寸(2)。该器件的保护功能包括浪涌电流限制、欠压闭锁、短路和热过载保护。LTC1986 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。

• GSM 蜂窝电话
• PCS / DCS 蜂窝电话
• 便携式 POS 终端
