LTC2050

采用SOT-23封装的零漂移运算放大器

LTC2050产品信息:

概览

优势和特点

  • 最大失调电压:3µV
  • 最大失调电压漂移:30nV/°C
  • 噪声:1.5µV(P-P)0.01Hz10Hz,典型值)
  • 电压增益:140dB(典型值)
  • PSRR130dB(典型值)
  • CMRR130dB(典型值)
  • 电源电流:0.8mA(典型值)
  • 电源供电
    • LTC20502.7V6V
    • LTC2050HV2.7V±5.5V
    • LTC2050HVMP4.5V±5.5V
  • 扩展共模输入范围
  • 轨到轨输出摆幅
  • 输入过载恢复时间:2ms(典型值)
  • 工作温度范围
    • LTC2050-40°C125°C
    • LTC2050HVMP-55°C150°C
  • 薄型(1mm) SOT-23 (ThinSOT )封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC2050 和 LTC2050HV 是采用5引脚或6引脚SOT-23和SO-8封装的零漂移运算放大器。LTC2050采用2.7 V至6V单电源供电。LTC2050HV由2.7V至±5.5V电源供电。电流消耗为800µA,且采用6引脚SOT-23和SO-8封装的版本提供电源关断功能(低电平有效)。LTC2050HVMP的工作电压范围为4.5V至 ±5.5V,工作温度范围为 - 55°C至150°C。

尽管LTC2050的尺寸很小,但其直流性能却毫不逊色。典型的输入失调电压和失调漂移为0.5µV和10nV/°C。凭借超过130dB的电源电压抑制比(PSRR)和共模抑制比(CMRR),该器件支持接近于零的直流偏移和漂移。

输入共模电压的范围为负电源电压到通常为1V的电压(来自正电源)。LTC2050还具有增强的输出级,能够将低至2k欧姆的负载驱动到两个电源轨。开环增益通常为140dB。LTC2050还具有1.5µV(P-P) 直流至10Hz噪声以及3MHz增益带宽积。

应用

  • 热电偶放大器
  • 电子秤
  • 医疗仪器
  • 应变计放大器
  • 高分辨率数据采集
  • 直流精确 RC 有源滤波器
  • 低端电流检测

LTC2050数据手册:

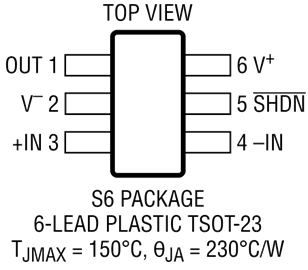

LTC2050引脚功能、电路图:

差分桥式放大器

LTC2050 采用 2.7V 至 6V 单工作电源。LTC2050HV 采用 2.7V 至 ±5.5V 工作电源。LTC2050 虽然外形尺寸小巧,但 DC

差分桥式放大器电路图

LTC2050 采用 2.7V 至 6V 单工作电源。LTC2050HV 采用 2.7V 至 ±5.5V 工作电源。

具冷结点补偿功能的单电源 Type K 热电偶信号调理放大器

LTC2050 是一款零漂移精准型斩波稳定运算放大器,采用 5 引脚或 6 引脚 SOT-23 和 SO-8 封装。
