LTC2052

四路零漂移运算放大器

LTC2052产品信息:

概览

优势和特点

  • 最大失调电压:3μV
  • 最大失调电压漂移:30nV/°C
  • 小占板面积、扁平 MS8/GN16 封装
  • 单电源操作:2.7V 至 ±5.5V

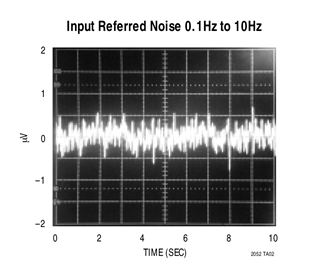

  • 噪声: 1.5µV(P-P) (0.01Hz 至 10Hz 频率范围内的典型值)
  • 电压增益:140dB (典型值)
  • PSRR:130dB (典型值)
  • CMRR:130 dB (典型值)
  • 电源电流:每个放大器为 0.75mA (典型值)
  • 扩展的共模输入范围
  • 轨至轨输出摆幅
  • 工作温度范围:-40°C 至 125°C

产品详情

LTC 2051/LTC2052 是双通道/四通道零漂移运算放大器,采用 MS8 和 SO-8/GN16以及 S14 封装。对于空间受限型应用,LTC2051 可提供一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。它们采用单 2.7V 工作电源,并支持 ±5V 应用。电流消耗为每个运算放大器 750μA。

LTC2051/LTC2052 虽然外形尺寸小巧,但 DC 性能却丝毫不打折扣。典型输入失调电压和失调漂移分别为 0.5μV 和10nV/℃.。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR),对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源至高达正电源的 1V (典型值) 以内。LTC2051/LTC2052 还具有一个增强型输出级,该输出级能够把低至 2k欧姆 的负载驱动至正负两个电源轨。开环增益通常为 140dB。另外,LTC2051/LTC2052 还拥有一个 1.5µV(P-P) 的 DC 至 10Hz 噪声和一个 3MHz 的增益带宽乘积。


Applications

  • 热电偶放大器
  • 电子衡器
  • 医疗仪表
  • 应变仪放大器
  • 高分辨率数据采集
  • 高 DC 准确度 RC 有源滤波器
  • 低压侧电流检测

LTC2052数据手册:

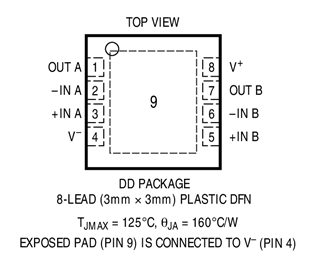

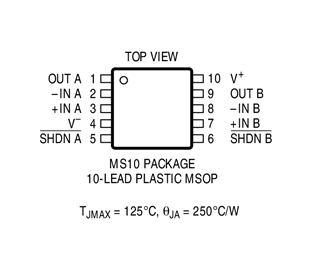

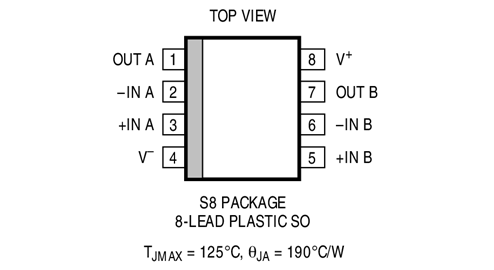

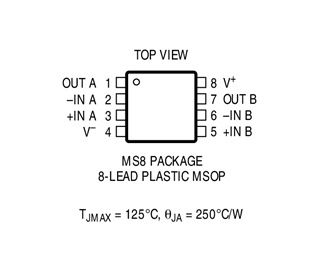

LTC2052引脚功能、电路图:

LTC2052

【用 途】 【性能 参数】【互换 兼容】

LTC2051/LTC2052是4路零漂移运算放大器吗?

LTC2051/LTC2052双路/4路零漂移运算放大器电路的基本特性:1) 最大偏置电压为3μV;2) 最大输入漂移电压为30nV/℃;3) 低噪声为1.5 mV(峰.峰值)(0.1—10Hz典型值)
