LTC2054

单通道、微功率、零漂移运算放大器

LTC2054产品信息:

概览

优势和特点

  • 电源电流為 150μA (每个放大器的最大值),并在 -40°C 至 85°C 范围内得到保证
  • 失调电压:3μV (最大值,-40°C 至 85°C)
  • 失调电压漂移:30nV/°C (最大值,-40°C 至 85°C)
  • 保证规格从 -55 °C 至 150°C (LTC2054MP)
  • 共模输入范围从 V¯ 至 V(+) - 0.5V
  • 轨至轨输出摆幅
  • 电压增益:140dB (典型值)
  • PSRR 和 CMRR:130dB (典型值)
  • 输入偏置电流:1pA (25°C 时的典型值)
  • 噪声:1.6μV(P-P) (0.01Hz 至 10Hz 的典型值)
  • 工作电源:
    • 2.7V 至 6V (LTC2054/LTC2055)
    • 2.7V 至 ±5.5V (LTC2054HV/LTC2055HV)
  • 扁平 (高度仅 1mm) SOT-23、MS8 和 3mm x 3mm x 0.8mm DFN 封装

产品详情

LTC 2054/LTC2055 是低功率、低噪声、单通道/双通道、零漂移运算放大器,并具有一款扩展温度版本 (LTC2054MP),LTC2054MP 的规格在 -55°C 至 150°C 温度范围内得到保证。它们采用 TSOT-23 (ThinSOT ) 和 MS8 封装。对于空间受限的应用,LTC2055 还提供了一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。这些器件采用单 2.7V (最小值) 电源,并支持 ±5V 应用。电流消耗通常为每个放大器 150μA (LTC2054) 和 130μA (LTC2055)。

LTC2054/LTC2055 虽然外形尺寸小巧,但 DC 性能却丝毫不打折扣。最大输入失调电压和失调漂移分别为 3.0μV 和 30nV/°C (在 -40°C 至 85°C 的工业温度范围内)。利用一个 130dB (典型值) 的电源抑制比 (PSRR) 和共模抑制比 (CMRR),对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源直到正电源以下 0.5V (典型值)。开环增益通常为 140dB。另外,LTC2054/LTC2055 还具有一个 1.6μV(P-P) 的 DC 至 10Hz 噪声和一个 500kHz 的增益带宽积。


应用

  • 热电偶放大器
  • 电子衡器
  • 医疗仪表
  • 应变仪放大器
  • 高分辨率数据采集
  • 高 DC 准确度 RC 有源滤波器
  • 低端电流检测
  • 电池供电型系统

LTC2054数据手册:

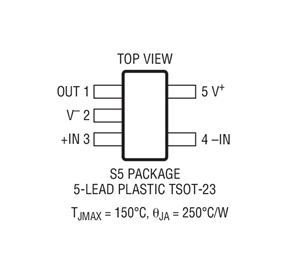

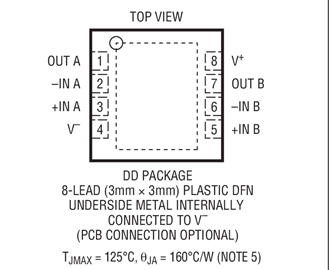

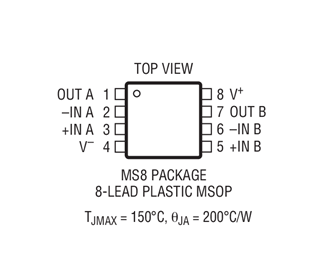

LTC2054引脚功能、电路图:

LTC2054

【用 途】 精准放大器【性能 参数】  采用SOT23-5封装,工作电源:2.7V至6V电源电流為150μA(每个放大器的最大值),并在-40度至85度范围内得到保证,失调电压:3μV(最大值,-40度至85度),失调电压漂移:30nV/C(最大值,-40度至85度),保证规格从-55?C至150?C(LT

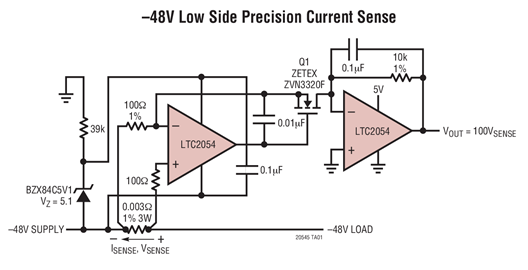

接地参考精准电流源

零漂移的 LTC2054 仪表放大器可与凌力尔特的一款高精度、低温度漂移并联电压基准 (在本例中为 LT1634) 配合使用,以形成一个精准的接地参考电流源。
