LTC2066

10μA 电源电流、低 IB、零漂移运算放大器

LTC2066产品信息:

概览

优势和特点

  • 低电源电流:10μA (最大值,每个放大器)
  • 失调电压:5μV (最大值)
  • 失调电压漂移:0.02μV/°C (最大值)
  • 输入偏置电流:
    • 5pA (典型值)
    • 50pA (最大值),-40°C 至 85°C
    • 150pA (最大值),-40°C 至 125°C
  • 集成 EMI 滤波器 ( 1.8GHz 时抑制性能为 90dB)
  • 关断电流:170nA (最大值,每个放大器)
  • 轨至轨输入和输出
  • 工作电源电压范围:1.7V 至 5.25V
  • A(VOL):140dB (典型值)
  • 低电荷上电支持占空比应用
  • 规定的温度范围:
    • -40°C 至 85°C
    • -40°C 至 125°C
  • SC70、TSOT-23、MS8 和 DFN 封装

产品详情

LTC 2066 是一款单通道低功率、零漂移、100kHz 放大器。LTC2066 可在极低的功率级别实现高分辨率测量。

典型电源电流为 7.5μA,最大值为 10μA。可用的停机模式专为较大限度减少占空比操作应用中的功耗而优化,并且在上电期间具有低电荷消耗,从而降低了总体系统功耗。

LTC2066 的自校准电路可实现非常低的输入失调 (5μV 最大值) 和失调漂移 (0.02μV/°C)。最大输入偏置电流仅为 35pA,而且在整个规定温度范围内不超过 150pA。LTC2066 极低的输入偏置电流允许在反馈网络中使用高阻值的节能电阻器。

凭借其超低的静态电流和出色的精度,LTC2066 能够在便携式、能量收集和无线传感器应用中充当一个信号链路构件。

LTC2066 采用 6 引脚 SC70 封装和 5 引脚 TSOT-23 封装,并全面规格在-40°C 至 85°C 和-40°C 至 125°C 的温度范围。


应用
  • 无线网格网络中的信号调理
  • 便携式仪表系统
  • 低功率传感器调理
  • 气体检测
  • 温度测量
  • 医疗仪表
  • 能量收集应用
  • 低功率电流检测

LTC2066数据手册:

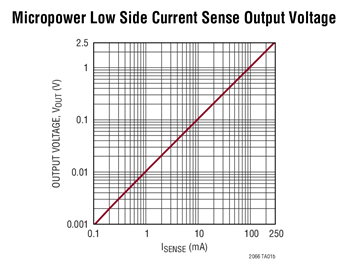

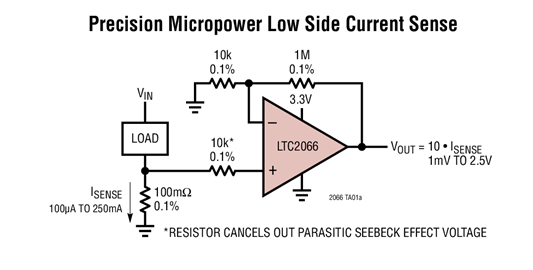

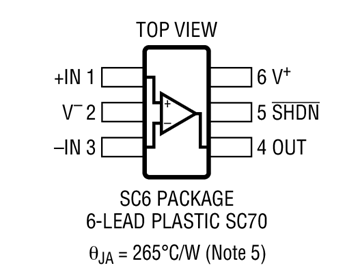

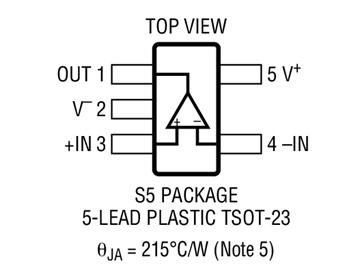

LTC2066引脚功能、电路图:
