产品详情

LTC2066 /LTC2067/ LTC2068 支持以极低功耗实现高分辨率测量。

每个放大器的典型电源电流为7.5μA，最大值为10μA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低。

LTC2066/LTC2067/LTC2068的自校准电路可实现非常低的输入失调（最大5μV）和失调漂移(0.02μV/°C)。最大输入偏置电流仅为35pA，在整个额定温度范围内不超过150pA。LTC2066/LTC2067/LTC2068的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。

凭借超低静态电流和出色的精度，LTC2066/LTC2067/LTC2068可作为便携式、能量收集和无线传感器应用中的信号链构建模块。

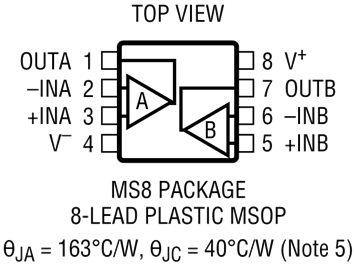

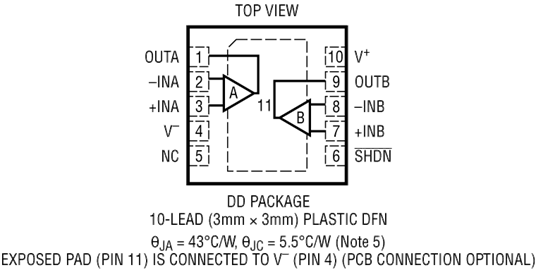

LTC2066采用6引脚SC70和5引脚TSOT-23两种封装。LTC2067采用8引脚MSOP和10引脚DFN两种封装。LTC2068提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为-40°C至85°C和-40°C至125°C。

应用

• 无线Mesh网络中的信号调理
• 便携式仪器仪表系统
• 低功耗传感器调理
• 气体探测
• 温度测量
• 医疗仪器
• 能量收集应用

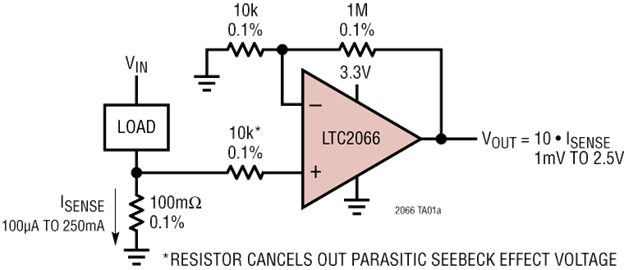

• 低功耗电流检测
