LTC2066 / LTC2067 /LTC2068分别是单通道、双通道、四通道低功耗、零漂移、100 kHz放大器。LTC2066/LTC2067/LTC2068支持以极低功耗实现高分辨率测量。

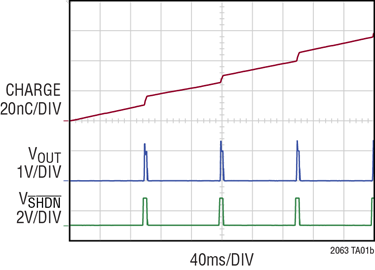

每个放大器的典型电源电流为7.5μA，最大值为10μA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低。
LTC2066/LTC2067/LTC2068的自校准电路可实现非常低的输入失调（最大5μV）和失调漂移(0.02μV/°C)。最大输入偏置电流仅为35pA，在整个额定温度范围内不超过150pA。LTC2066/LTC2067/LTC2068的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。
凭借超低静态电流和出色的精度，LTC2066/LTC2067/LTC2068可作为便携式、能量收集和无线传感器应用中的信号链构建模块。
LTC2066采用6引脚SC70和5引脚TSOT-23两种封装。LTC2067采用8引脚MSOP和10引脚DFN两种封装。LTC2068提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为-40°C至85°C和-40°C至125°C。
