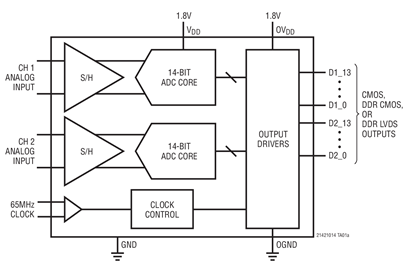

LTC 2142-14 / LTC2141-14 / LTC2140-14 是两通道同时采样 14 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用，其 AC 性能包括 73.2dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.08ps(RMS) 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声为 1.2LSB(RMS)。
数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(- )输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能
【用 途】 贴片晶体管【性能 参数】硅 NPN 45V 100mA 225mW【互换 兼容】MMBT9014
LTC 2152-14 / LTC2151-14 / LTC2150-14 是 250MSPs / 210Msps / 170Msps、14 位 A/D 转换器 ，专为对高频、宽动态范围信号进行数字化处理而设计
【用 途】 双通道模数转换器【性能 参数】 采用紧凑的9mmx9mm64脚QFN封装，1.8V单电源工作，驱动的1.32Vp-p输入范围，在310MSPs时每通道消耗362mW，并在基带提供68.8dB的信噪比(SNR)性能和88dB的SFDR。.25GHz全功率带宽S/H，可选时钟占空比稳定器，低功率
【用 途】 高速放大器【性能 参数】 采用紧凑型16引脚3mmx3mmQFN封装，工作温度范围为-40℃至85℃，2.85V至3.5V电源电压范围。 特点： 2.4GHz-3dB带宽 5V/V的固定增益(14dB) 在70M
【用 途】 整流二极管 【性能 参数】硅 1400V 5A Vf=0.65V Lsm=90A 【互换 兼容】
【用 途】 金属氧化物场效应功率放大管 【性能 参数】N沟 700V 5A 100W 【互换 兼容】
【用 途】 金属氧化物场效应功率放大管 【性能 参数】N沟 700V 7A 125W 【互换 兼容】
【用 途】 金属氧化物场效应功率放大管 【性能 参数】N沟 700V 7A 125W 【互换 兼容】
【用 途】 砷化镓普通场效应管 【性能 参数】10V 4.8A 6.4～7.2GHz 【互换 兼容】
【用 途】 开关电源控制/激励电路 【性能 参数】双列14脚贴片式封装。
