LTC2180

16 位、25Msps、低功率、双通道 ADC

LTC2180产品信息:

概览

优势和特点

  • 两通道同时采样 ADC
  • 77dB SNR
  • 90dB SFDR
  • 低功率:160mW / 115mW / 78mW (总值)
    80mW / 58mW / 39mW (每通道)
  • 单 1.8V 电源
  • CMOS、DDR CMOS 或 DDR LVDS 输出
  • 可选的输入范围:1V(P-P) 至 2V(P-P)
  • 550MHz 满功率带宽 S/H (采样及保持)
  • 任选的数据输出随机函数发生器
  • 任选的时钟占空比稳定器
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 64 引脚 (9mm x 9mm) QFN 封装

产品详情

LTC 2182 / LTC2181 / LTC2180 是两通道同时采样 16 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用,其 AC 性能包括 77dB SNR 和 90dB 无寄生动态范围 (SFDR)。0.07ps(RMS )的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±2LSB INL (典型值)、±0.5LSB DNL (典型值) 和无漏失码。转换噪声为 3.3LSB(RMS)。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(-) 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。


应用

  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性测试

LTC2180数据手册:

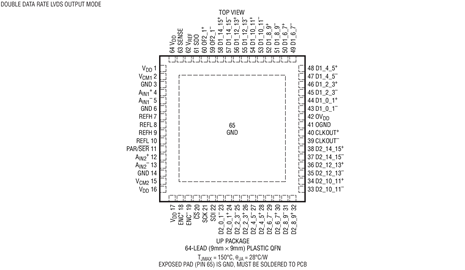

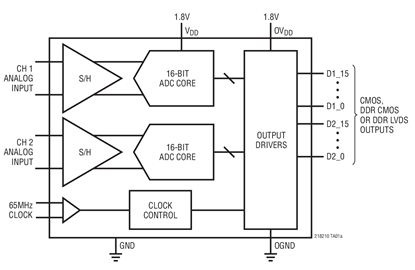

LTC2180引脚功能、电路图:

LTC2180

【用 途】 模数转换器【性能 参数】 采用64引脚(9mmx9mm)QFN封装,输出电源为1.2V至1.8V,数字输出为双倍数据速率LVDS。 特点: 两通道同时采样ADC 77dBSNR 90dBSFDR
