优势和特点
- 采样速率：80Msps/65Msps
- 81.5dBFS 噪声层
- 100dB SFDR
- SFDR > 95dB (在 70MHz)
- 85fs(RMS) 抖动
- 2.75V(P-P) 输入范围
- 400MHz 满功率带宽 S/H (采样及保持)
- 任选的内部颤动
- 任选的数据输出随机函数发生器
- LVDS 或 CMOS 输出
- 单 3.3V 电源
- 功耗：970mW/700mW
- 时钟占空比稳定器
- 引脚与 LTC2208、LTC2217 兼容
- 64引脚 (9mm x 9mm) QFN 封装
产品详情

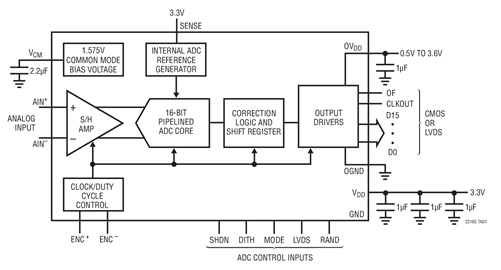

LTC 2216/LTC2215 是采样速率为 80Msps/65Msps 的 16 位 A/D 转换器，专为对具有高达400MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。ADC 的输入范围固定在 2.75V(P-P)。
LTC2216/LTC2215 非常适合于要求苛刻的通信应用，其 AC 性能包括 81.5dBFS 噪声层和 100dB无寄生动态范围 (SFDR)。85fs(RMS) 的超低抖动实现了高输入频率的欠采样，并保持了卓越的噪声性能。最大 DC 规格包括 ±3.5LSB INL、±1LSB DNL (无漏失码)。
数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项，即：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。
可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(-) 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。
