LTC2217 数据手册-pdf中文资料-产品介绍及应用电路

LTC2217产品信息：

概览

优势和特点
产品详情

优势和特点

采样速率：105Msps
81.3dBFS 噪声层
100dB SFDR
SFDR > 90dB (在 70MHz)
85fs(RMS) 抖动
2.75V(P-P) 输入范围
400MHz 满功率带宽 S/H (采样及保持)
任选的内部高频颤动
任选的数据输出随机函数发生器
LVDS 或 CMOS 输出
单 3.3V 电源
功耗：1.19W
时钟占空比稳定器
引脚与 LTC2208 兼容
64 引脚 (9mm x 9mm) QFN 封装

产品详情

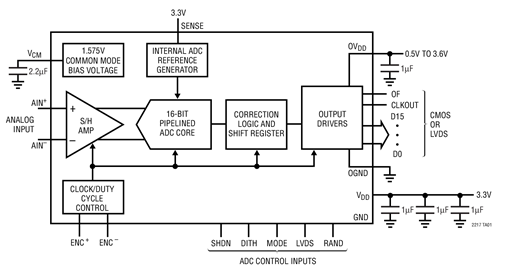

LTC 2217 是一款采样速率为 105Msps 的 16 位 A/D 转换器，专为对具有高达400MHz 输入频率的高频、宽动态范围信号进行数字化处理而设计。ADC 的输入范围固定在 2.75V(P-P)。

LTC2217 非常适合于要求苛刻的通信应用，其 AC 性能包括 81.3dBFS 噪声层和100dB 无寄生动态范围 (SFDR)。85fs(RMS) 的超低抖动实现了高输入频率的欠采样，并保持了卓越的噪声性能。最大 DC 规格包括 ±3.5LSB INL、±1LSB DNL (无漏失码)。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有两种格式选项，即：以全数据速率运行的单根总线或以半数据速率运行的多路分工总线。一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(-) 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。

应用

电信
接收机
蜂窝基站
频谱分析
成像系统
ATE

LTC2217: 【用　途】 16位、105Msps低噪声模数转换器【性能参数】采用64引脚（9mmx9mm）QFN封装。低噪声、高性能 16 位、105MSPs 模数转换器 (ADC) ，该器件具 81.2dBFS 信噪比 (SNR) 和 100dBc 无寄生动态范围 (SFDR)。超低抖动帮助在高输入频
凌力尔特推出模数转换器 (ADC) LTC2217: 　　凌力尔特公司 (Linear Technology Corporation) 推出低噪声、高性能 16 位、105Msps 模数转换器 (ADC) LTC2217，该器件具 81.2dBFSLTC2217 以 105Msps 速率采样
Linear推出仅为同类ADC功率一半的低噪声ADC_模拟技术: 凌力尔特公司(Linear Technology Corporation)推出低噪声、高性能16位、105Msps模数转换器(ADC)LTC2217，该器件具81.2dBFS信噪比(SNR)和100dBc
Linear发布低噪声高性能16位模数转换器LTC2217_模拟技术: 凌力尔特公司(Linear Technology Corporation)推出低噪声、高性能16位、105Msps模数转换器(ADC) LTC2217，该器件具81.2dBFS信噪比(SNR)和100dBc
