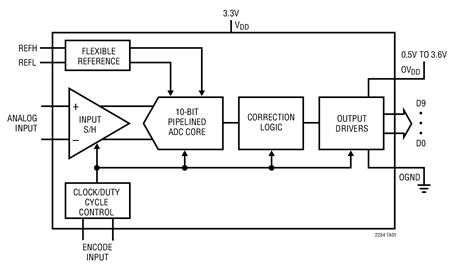

LTC 2234 是一款 135Msps、采样 10 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2234 非常适合于要求苛刻的通信应用，其 AC 性能包括 60.5dB SNR 和 75dB 无杂散动态范围 (对于高达 400MHz 的信号)。0.15ps(RMS) 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
DC 规格包括整个温度范围内的 ±0.2LSB INL (典型值)、±0.1LSB DNL (典型值) 和±0.8LSB INL、±0.6LSB DNL。转换噪声很低，仅为 0.12LSB(RMS)。
一个单独的输出电源允许 CMOS 输出摆幅在 0.5V 至 3.6V 的范围内变化。
可利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC(+) 和 ENC(－) 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
