LTC2249产品信息：

概览

优势和特点
产品详情

优势和特点

采样速率：80Msps
单 3V 电源（2.7V 至 3.4V）
低功率：222mW
在 70MHz 输入时的 SNR 为 73dB
在 70MHz 输入时的 SFDR 為 90dB
无漏失码
灵活输入：1V(P-P) 至 2V(P-P) 范围
575MHz 满功率带宽 S/H
时钟占空比稳定器
停机和打盹睡模式
引脚兼容的器件系列
- 125Msps: LTC2253 (12-位), LTC2255 (14-位)
- 105Msps: LTC2252 (12-位), LTC2254 (14-位)
- 80Msps：LTC2229（12 位），LTC2249（14 位）
- 65Msps：LTC2228（12 位），LTC2248（14 位）
- 40Msps：LTC2227（12 位），LTC2247（14 位）
- 25Msps：LTC2226（12 位），LTC2246（14 位）
- 10Msps：LTC2225（12 位），LTC2245（14 位）
32 引脚（5mm x 5mm）QFN 封装

产品详情

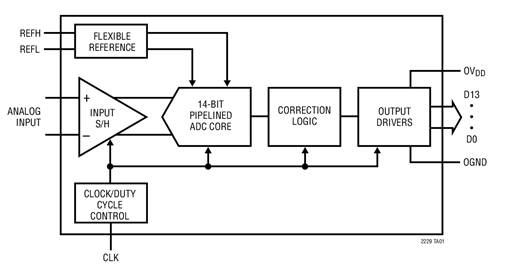

LTC 2249 是一款专为对高频、宽动态范围信号进行数字化处理而设计的 14 位80Msps、低功率 3V A/D 转换器。LTC2249 是要求苛刻的成像和通信应用的较佳选择。对于远远高于奈奎斯特（Nyquist）频率的信号，其 AC 性能中的 SNR 和 SFDR 分别达到了 73dB 和 90dB。

DC 规格包括在整个工作温度范围内的 ±1LSB INL（典型值）、
±0.5LSB DNL （典型值）以及无漏失码。转换噪声為很低的 1.2LSB(RMS)。

单 3V 电源允许进行低功率操作。一个单独的输出电源允许输出对 0.5V 至 3.6V 的逻辑电路进行驱动。

一个单端时钟输入负责控制转换器操作。一个任选的时钟占空比稳定器可在寬时钟占空比范圍以全速运行的条件下提供高性能。

应用

无线和有线宽带通信
成像系统
超声
频谱分析
便携式仪表

Linear 14位、80Msps模数转换器_模拟技术: LTC2249 采用 5mm x 5mm QFN 封装，功率仅为 230mW，与竞争对手的同速度和性能最接近的产品相比，该产品封装与板尺寸都最小，而功率却仅为一半，高达 100MHz 输入时达到 73dB
凌特发布第二代模数转换器: ltc2249 采用 5mm x 5mm qfn 封装，功率仅为 230mw，与竞争对手的同速度和性能最接近的产品相比，该产品封装与板尺寸都最小，而功率却仅为一半，高达 100mhz 输入时达到 73db
凌特公司近日发布了第二代14位80Msps ADC系列(图: LTC2249 采用 5mm x 5mm QFN 封装，功率仅为 230mW，与竞争对手的同速度和性能最接近的产品相比，该产品封装与板尺寸都最小，而功率却仅为一半，高达 100MHz 输入时达到 73dB
