LTC2274

16 位、105Msps 串行输出 ADC

LTC2274产品信息:

概览

优势和特点

  • 高速串行接口 (JESD204)
  • 采样速率:105Msps
  • 77.7dBFS 噪声层
  • 100dB SFDR
  • 在 250MHz 时的 SFDR > 82dB (1.5V(P-P) 输入范围)
  • PGA 前端 (2.25V(P-P) 或 1.5V(P-P) 输入范围)
  • 700MHz 满功率带宽 S/H (采样及保持)
  • 任选的内部高频颤动
  • 单 3.3V 电源
  • 功耗:1300mW
  • 时钟占空比稳定器
  • 引脚兼容系列
    • 105Msps:LTC2274
    • 80Msps:LTC2273
    • 65Msps:LTC2272
  • 40 引脚 6mm x 6mm QFN 封装

产品详情

LTC 2274 是一款 105Msps、16位 A/D 转换器,具有一个高速串行接口。它专为对具有一个 700MHz 输入带宽的高频和宽动态范围信号进行数字化处理而设计。该 ADC 的输入范围可以采用 PGA 前端进行优化。根据数据转换器的 JEDEC 串行接口规范 (JESD204) 对输出数据进行串行化处理。

LTC2274 非常适合于那些希望把敏感的模拟电路与噪声数字逻辑电路隔离开来的苛刻应用。其 AC 性能包括 77.7dB 噪声层和 100dB 无寄生动态范围 (SFDR)。80fs RMS 的超低内部抖动实现了高输入频率的欠采样和卓越的噪声性能。最大 DC 规格包括在整个温度范围内的 ±4.5LSB INL、±1LSB DNL (无漏失码)。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对编码时钟输入、ENC(+) 和ENC(-) 进行差分或单端驱动。一个时钟占空比稳定器在全速和各种时钟占空比条件下实现了高性能。


应用

  • 电信
  • 接收机
  • 蜂窝基站
  • 频谱分析
  • 成像系统
  • ATE

LTC2274数据手册:

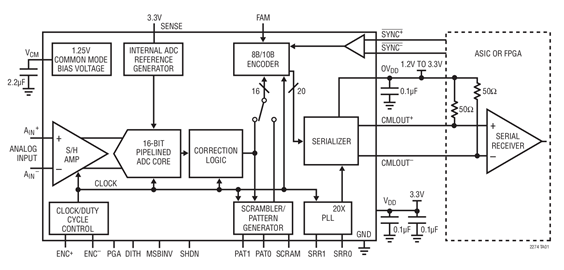

LTC2274引脚功能、电路图:

LTC2274

【用 途】 16 位、105Msps 串行输出模数转换器【性能 参数】 采用40引脚6mmx6mmQFN封装。它是16 位、105MSPs ADC,为高速 ADC 和 FPGA 之间的数字通信竖立了一个简单的新基准。高速二线式品行接口极大地减少了一个 16 位 ADC 和 FPG

Linear推出LTC2274系列16位105Msps串行输出ADC_模拟技术

LTC2274 的新型高速二线式品行接口极大地减少了一个 16 位 ADC 和 FPGA 之间所需的数据输入/输出 (I/O) 线的数目 (从 16 个 CMOS 或 32 个 LVDS 并行数据线减少至一对传输速率为

16 位、105Msps 串行输出 ADC(Linear

LTC2274 的新型高速二线式品行接口极大地减少了一个 16 位 ADC 和 FPGA 之间所需的数据输入/输出 (I/O) 线的数目 (从 16 个 CMOS 或 32 个 LVDS 并行数据线减少至一对传输速率为
