优势和特点
- 集成双通道 12 位 ADC
- 采样速率：105Msps
- 单 3V 电源 (2.85V 至 3.4V)
- 低功率：540mW
- 70.1dB SNR、88dB SFDR
- 110dB 通道隔离度 (在 100MHz)
- 灵活的输入：1V(P-P) 至 2V(P-P) 范围
- 575MHz 满功率带宽 S/H (采样及保持)
- 时钟占空比稳定器停机和打盹模式
- 引脚兼容系列
- 105Msps：LTC2282 (12 位)、LTC2284 (14 位)
- 80Msps：LTC2294 (12 位)、LTC2299 (14 位)
- 65Msps：LTC2293 (12 位)、LTC2298 (14 位)
- 40Msps：LTC2292 (12 位)、LTC2297 (14 位)
- 25Msps：LTC2291 (12 位)、LTC2296 (14 位)
- 10Msps：LTC2290 (12 位)、LTC2295 (14 位)
- 64 引脚 (9mm x 9mm) QFN 封装
产品详情

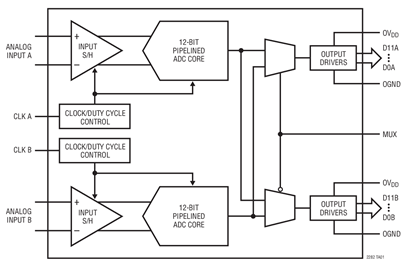

LTC 2282 是一款 12 位、105Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 70.1dB SNR 和 85dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2282 成为了要求苛刻的成像和通信应用的完美选择。
DC 规格包括整个温度范围内的 ±0.4LSB INL (典型值)、±0.2LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.3LSB(RMS)。
一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。
一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。
