LTC2285 数据手册-pdf中文资料-产品介绍及应用电路

LTC2285产品信息：

概览

优势和特点
产品详情

优势和特点

集成双通道 14 位 ADC
采样速率：125Msps
单 3V 电源 (2.85V 至 3.4V)
低功率：790mW
72.4dB SNR、88dB SFDR
110dB 通道隔离度 (在 100MHz)
灵活的输入：1V(P-P) 至 2V(P-P) 范围
640MHz 满功率带宽 S/H (采样及保持)
时钟占空比稳定器
停机和打盹模式
数据就绪输出时钟
引脚兼容系列
- 125Msps：LTC2283 (12 位)、LTC2285 (14 位)
- 105Msps：LTC2282 (12 位)、LTC2284 (14 位)
- 80Msps：LTC2294 (12 位)、LTC2299 (14 位)
- 65Msps：LTC2293 (12 位)、LTC2298 (14 位)
- 40Msps：LTC2292 (12 位)、LTC2297 (14 位)
64 引脚 (9mm x 9mm) QFN 封装

产品详情

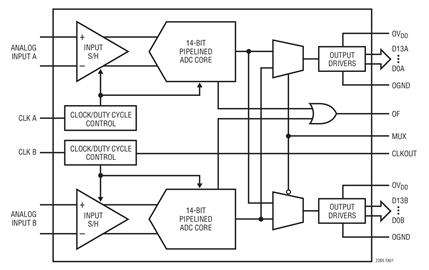

LTC 2285 是一款 14 位、125Msps、低功率、双通道 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 72.2dB SNR 和 82dB SFDR (对于处于奈奎斯特频率的信号) 在内的 AC 性能，LTC2285 成为了要求苛刻的成像和通信应用的理想选择。

典型 DC 规格包括 ±1.5LSB INL、±0.6LSB DNL。转换噪声很低，仅为 1.3LSB(RMS)。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内实现了高性能 (在全速条件下)。一个数据就绪输出时钟 (CLKOUT) 可用于对输出数据进行锁存。

应用

无线和有线宽带通信
成像系统
频谱分析
便携式仪表
