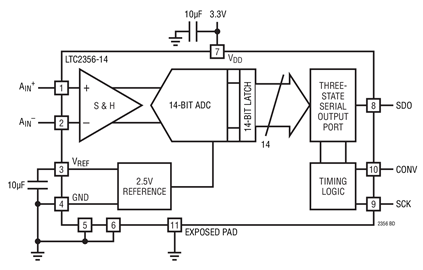

LTC 2356-12 / LTC2356-14 是采用差分输入的 12 位 / 14 位、3.5Msps 串行 ADC。这些器件仅从单 3.3V 电源吸收 5.5mA 电流，并采用纤巧型 10 引脚 MSOP 封装。一种睡眠停机功能电路能够进一步将功耗降低至 13μW。速度、低功率与纤巧型封装的组合使 LTC2356-12 / LTC2356-14 成为高速、便携式应用的合适之选。
80dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。
这些器件可对 -1.25V 至 1.25V 双单极输入进行差分转换。A(IN)(+ )和 A(IN)(-) 的绝对电压摆幅从地电位扩展至电源电压。
串行接口在一个 CONV 上升沿之后的 16 个时钟周期中发送转换结果，以获得与标准串行接口的兼容性。如果在位于转换操作其间的数据流之后提供两个额外的时钟周期以用作采集时间，则在使用一个 63MHz 时钟的情况下能够实现 3.5Msps 的全采样速率。
凌力尔特公司推出 14 位模数转换器（ADC）LTC2356-14，该器件以高达 3.5Msps 的输出速率通过 SPI 兼容串行接口通信。LTC2356-14 用单一 3.3V 电源工作，在最高转换率时仅消耗 18mW功率，采用了纤巧的 10 引脚 MSOP 封装。LTC2356-14 的逐次逼近寄存器（SAR）架构使得该器件成为一个低功率 ADC，并具有卓越的 AC 规格。兼有高速度、低功
凌力尔特公司（linear）推出 14 位模数转换器（adc）ltc2356-14，该器件以高达 3.5msps 的输出速率通过 spi 兼容串行接口通信。ltc2356-14 用单一 3.3v 电源工作，在最高转换率时仅消耗 18mw功率，采用了纤巧的 10 引脚 msop 封装。ltc2356-14 的逐次逼近寄存器（sar）架构使得该器件成为一个低功率 adc，并具有卓越的 ac 规格。兼有
