LTC2387-18

18 位、15Msps SAR ADC

LTC2387-18产品信息:

概览

优势和特点

  • 15Msps 吞吐速率
  • 无流水线延迟,无周期延迟
  • 在 f(IN) = 1MHz 时的 SNR 典型值为 95.7dB
  • 在 f(IN) = 1MHz 时的 SFDR 典型值为 102dB
  • 输入频率高达 7.5MHz 的奈奎斯特采样
  • 保证 18 位,无漏失码
  • ±3LSB INL (最大值)
  • 8.192V(P-P) 差分输入
  • 5V 和 2.5V 电源
  • 内部 20ppm/°C (最大值) 基准
  • 串行 LVDS 接口
  • 125mW 功率耗散
  • 32 引脚 (5mm x 5mm) QFN 封装

产品详情

LTC 2387-18 是一款非常适合众多应用的低噪声、高速、18 位、15Msps 逐次逼近型寄存器 (SAR) ADC。LTC2387-18 兼具卓越的线性和动态范围,因而成为了高速成像和仪表应用的理想选择。无延迟操作提供了一种面向高速控制环路应用的独特解决方案。高输入频率下的非常低失真可实现需要宽动态范围和大信号带宽的通信应用。

为了在尽量减少数据线数目的同时支持高速运作,LTC2387-18 具有一个串行 LVDS 数字接口。该 LVDS 接口拥有单线道和双线道输出模式,从而允许用户针对每种应用来优化接口数据速率。



Applications

  • 高速数据采集
  • 成像
  • 通信
  • 控制环路
  • 仪表
  • ATE (自动测试设备)

LTC2387-18数据手册:

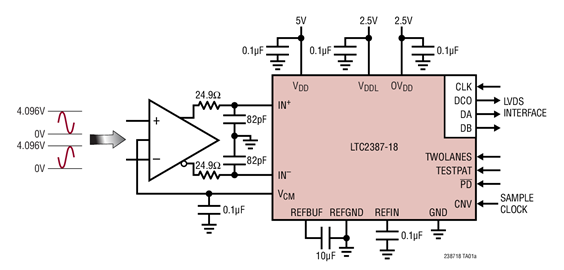

LTC2387-18引脚功能、电路图:

15Msps、18 位无延迟 SAR ADC15Msps、18 位无延迟 SAR ADC

  凌力尔特公司 (Linear Technology Corporation) 推出超快速 15Msps、18 位逐次逼近型寄存器 (SAR) 模数转换器 (ADC) LTC2387-18,该器件无周期延迟和流水线延迟LTC2387-18 以非常低的失真对高达奈奎斯特频率的宽带模拟信号进行数字化处理。与流水线型 ADC 架构相比,传统上采用快速吞吐速率流水线型 ADC 的通信、高速成像和仪表等

凌力尔特(Linear)15Msps、18位无延迟SAR ADC15Msps、18位无延迟SAR ADC

  凌力尔特公司(Linear Technology Corporation)推出超快速15Msps、18位逐次逼近型寄存器(SAR)模数转换器(ADC)LTC2387-18,该器件无周期延迟和流水线延迟LTC2387-18以非常低的失真对高达奈奎斯特频率的宽带模拟信号进行数字化处理。与流水线型ADC架构相比,传统上采用快速吞吐速率流水线型ADC的通信、高速成像和仪表等广泛的应用如今均能够实现2
