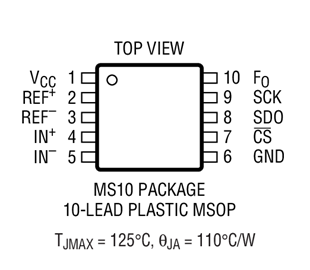

LTC 2433-1 是一款具集成化振荡器的差分输入、微功率 16 位No Latency 得尔塔-西格马(TM)模数转换器。该器件提供 0.12LSB INL 和 1.45μV RMS 噪声,这与 VREF 无关。这款器件采用增量-累加技术并提供了数字滤波器的单次转换稳定。可通过单个引脚对 LTC2433-1 进行配置以在 50Hz 和 60Hz ±2% 频率条件下实现优于 87dB 的输入差模抑制,或者,也可以针对一个用户定义的抑制频率通过一个外部振荡器来驱动 LTC2433-1。内部振荡器无需外部频率设定组件。

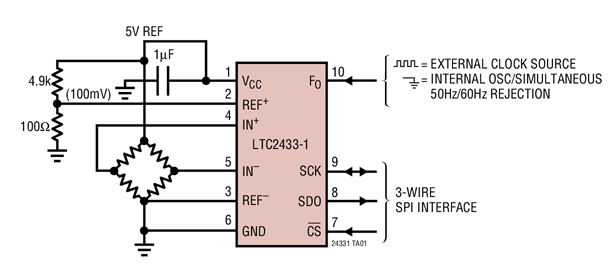

此转换器接受介于 0.1V 至 V(CC) 之间的任何外部差分基准电压,以提供灵活的比例式和远端采样测量配置。全标度差分输入范围为 -0.5·V(REF) 至 0.5·V(REF)。基准共模电压 V(REFCM) 和输入共模电压 V(INCM) 可独立地设定在 GND 至 V(CC) 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2433-1 通过一个与 SPI 和 MICROWIRE(TM) 协议相兼容的灵活三线式数字接口进行通信。
