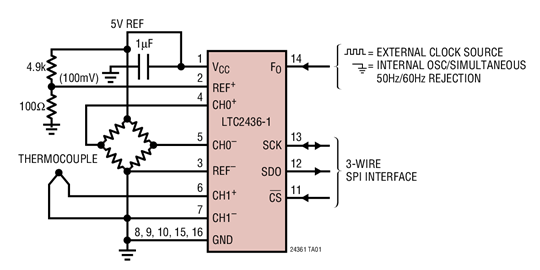

LTC 2436-1 是带有一个集成振荡器的双通道差分输入微功率 16 位无延迟增量累加 (No Latency 得尔塔西格马 ) 模数转换器。它能够提供 0.5LSB INL 和 800nV(RMS) 噪声的性能指针，与 V(REF) 值无关。两个差分信道交替转换，信道识别码包含在转换结果中。它采用增量累加技朮，提供数字滤波器单次转换中的稳态建立。LTC2436-1 可以通过单只引脚进行配置，可在 50Hz 和 60Hz ±2% 上获得优于 87dB 的输入差模抑制。它还可用一个外部振荡器来驱动，以获得一个用户定义的抑制频率。内部振荡器无需使用外部的频率设定组件。
转换器可以接受从 0.1V 到 V(CC) 的任何外部差分基准电压，可灵活实现参数比和远程传感检测配置。全幅差分输入电压范围是从 -0.5˙V(REF) 到 0.5˙V(REF)。共模基准电压 V(REFCM) 和共模输入电压 V(INCM) 可以分别被设定在 GND 和 V(CC) 之间的任意值。直流共模输入抑制比超过 140dB。
LTC2436-1 通过一个灵活的 3 线数字端口通讯，该端口与 SPI 和 MICROWIRE 协议兼容。
