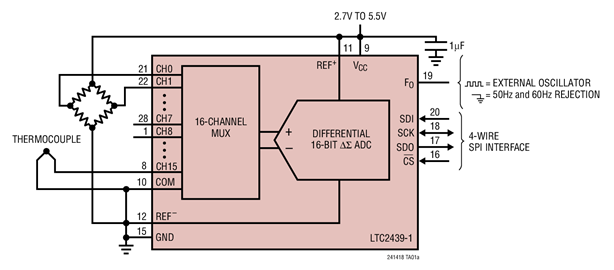

LTC 2439-1 是一款 16 通道 (8 差分) 微功率、16 位 得尔塔西格马 模数转换器。它采用 2.7V 至 5.5V 工作电源，并具有一个集成型振荡器、0.12LSB INL 和 1μV RMS 噪声。该器件采用增量-累加技术并提供了适合多路复用应用的单周期稳定时间。可通过单个引脚对 LTC2439-1 进行配置以在 50Hz 和 60Hz ±2% 频率下实现优于 87dB 的差模抑制，也可针对一个用户定义的抑制频率由一个外部振荡器来驱动 LTC2439-1。内部振荡器无需外部频率设定组件。
LTC2439-1 接受介于 0.1V 至 V(CC) 之间的任何外部差分基准电压，适合于灵活的比例式和远端采样测量应用。可对它进行配置以接受 8 个差分通道或 16 个单端通道。全标度双极输入范围为 -0.5V(REF) 至 0.5V(REF)。基准共模电压 V(REFCM) 和输入共模电压 V(INCM) 可独立地设定在 GND 至 V(CC) 范围之内。DC 共模输入抑制性能优于 140dB。
LTC2439-1 通过一个与 SPI 和 MICROWIRE 协议相兼容的灵活四线式数字接口进行通信。
