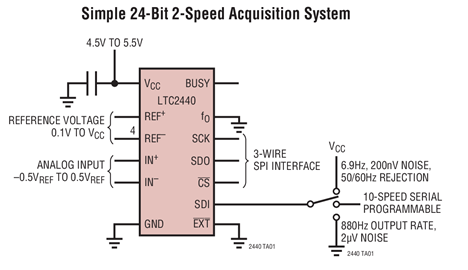

LTC 2440 是一款具有 5ppm INL 和 5μV 偏移的高速 24 位无延迟增量累加 (No Latency 得尔塔西格马 ) ADC。它采用专有的增量累加型架构，实现了无延迟的可变速度和分辨率。10 种速度 / 分辨率组合 (6.9Hz/200nV(RMS) 至 3.5kHz/25μV(RMS)) 通过一个简单的串行接口来设置。或者，也可以通过把单个引脚连接至高电平或低电平来轻松地选择一种快速 (880Hz/2μV(RMS)) 或超低噪声 (6.9Hz，200nV(RMS)，50/60Hz 抑制) 速度 / 分辨率组合。准确度 (偏移、全标度、线性度、漂移) 和功耗与所选的速度无关。由于没有延迟，因此可以在转换操作之间改变速度/分辨率，而不会导致性能下降。
在每个转换周期之后，LTC2440 将自动进入一种低功率睡眠状态。通过延长该睡眠状态的持续时间可以降低功耗。例如，当以 3.5kHz 转换速度运行、但以 100Hz 速率读取数据时，平均吸收电流为 240μA (1.1mW)；而当以 7Hz 输出速率读取数据时，吸收电流仅为 25μA (125μW)。LTC2440 通过一个与 LTC2410 兼容的灵活三线式或四线式数字接口进行通信，并采用窄体 16 引线 SSOP 封装。
【用 途】 24位高速差分模数转换器【性能 参数】 采用窄体16引线SSOP封装。可编程过取样比(OSR)允许用户根据不同的应用调节速度和分辨率，通过一个简单的串行接口在6.9Hz/24.6位到3.5kHz/17位的十种速度/分辨率组合中进行选择(图1)。由于数字滤波器不会产生延时，因此转换器
描述LTC2440 是一款具有 5ppm INL 和 5μV 偏移的高速 24 位无延迟增量累加 (No Latency ΔΣTM) ADC。
测量低电平小信号时通常需要可编程增益放大器对信号进行放大，但它会引入误差并增加系统成本与复杂性。本文介绍一种低噪声高精度Δ-Σ模数转换器，它可以直接接在传感器上，从而简化了系统设计，并降低整体成本。 可编程增益放大器(PGA)通常用于小信号
