LTC 2444 / LTC2445 / LTC2448 / LTC2449 是 8 / 16 通道 (4 / 8 差分)、高速 24 位无延迟增量累加 (No Latency 得尔塔西格马 ) ADC。这些器件采用一种专有的增量累加型架构，实现了可变速度 / 分辨率。从6.9Hz / 280nV(RMS)至3.5kHz / 25μV(RMS) (采用外部振荡器时为 4kHz) 的10种速度 / 分辨率组合通过一个简单的四线式串行接口来选择，并且没有转换结果之间的延迟或 DC 准确度 (偏移、全标度、线性度、漂移) 中的变动。此外，还可选择一种 2X 速度模式，从而实现高达 7kHz (如果采用一个外部振荡器则为 8kHz) 的输出频率和单周期延迟。
可利用一个从地电位至 V(CC) 的共模输入范围来选择单端或差分输入的任意组合，这与 V(REF) 无关。当工作于 1X 速度模式时，在选择了一个新的速度、分辨率或通道之后的第一个转换是有效的。由于转换操作之间没有稳定时间，因此能以一个 500Hz 的频率扫描所有 8 个差分通道。在每次转换结束时，转换器在内部复位，从而消除了连续转换之间的任何记忆效应，并确保高阶增量累加型调制器的稳定性。
对于一个精准的模数转换器，高输入阻抗和宽输入范围是人们非常期望的两个特点，而LTC2449增量累加(Δ∑)ADC就兼具了这些特点。只需少量的外部组件，LTC2449就能够形成一个具有非常高输入阻抗和宽输入范围(延伸至电源轨以外300mV)的出色测量系统。设计师可以为了提高转换速率而牺牲LTC2449的200nV分辨率，然而在其它方面，LTC2449所需的性能折衷却极少(或根本没有)。它同时实现了
6月15日北京消息 凌特公司推出ltc2449,这是一个8khz、16 通道的δ-σ模数转换器(adc)。该adc能够帮助高分辨率系统的设计师改进精准度与漂移特性。ltc2449 采用新型复用器架构，允许在 adc 的校正环路内包含外部信号链路组件。该转换器可连续地测量并自动消除外部放大器、滤波器和其它用于传感

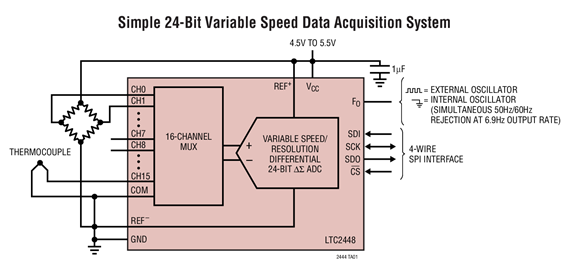

这个示例电路将一种热耦和电阻温度传感器(RTD)连接到轨至轨、高输入阻抗ADC简化了精准测量">LTC2449高性能Δ-ΣADC上(图1)。热耦输出的变化很小(每℃为几
这个电路将一种热耦和电阻温度传感器(RTD)连接到LTC2449高性能△-∑ADC上。
这个示例电路将一种热耦和电阻温度传感器(RTD)连接到轨至轨、高输入阻抗ADC简化了精准测量">LTC2449高性能Δ-ΣADC上(图1)。
