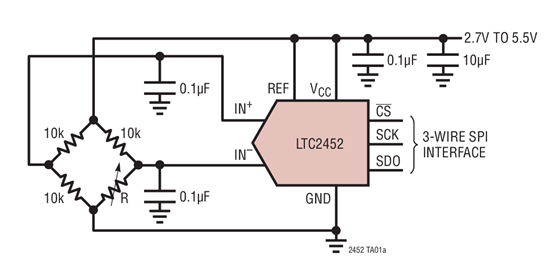

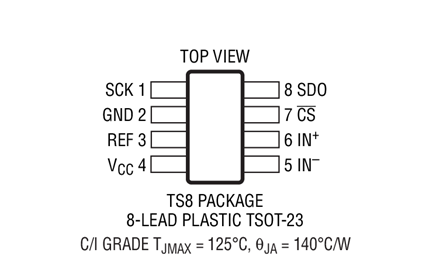

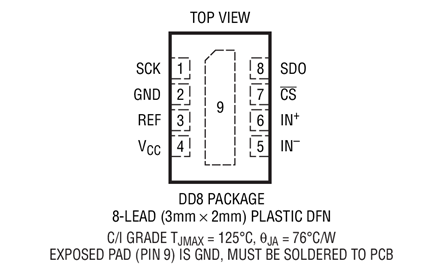

LTC 2452 是一款超纤巧、全差分、16 位模数转换器。LTC2452 采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。该 ADC 采用 8 引脚、3mm x 2mm DFN 封装和 TSOT-23 封装。它包括一个集成振荡器，不需要任何外部元件。该器件采用一个 得尔塔西格马 调制器作为转换器的核心部件，而且没有延迟，适合于多路转换应用。LTC2452 包括一个专有的输入采样电路，相比于传统的 得尔塔西格马 转换器，该电路的运用可将平均输入采样电流减小了几个数位级。此外，由于其架构的原因，输入引脚之间的漏电流可以忽略不计。
LTC2452 每秒能够执行 60 次转换操作，而且，由于过采样比非常大，因而具有极为宽松的抗混叠要求。LTC2452 采用了对用户来说是透明的连续内部偏移和全标度校准算法，从而在整个时间和工作温度范围内确保了准确度。该转换器具有一个外部 REF 引脚，而且差分输入电压范围可延伸至 ±V(REF)。
在执行完一次转换之后，LTC2452 能够自动地进入睡眠模式，并将其电源电流减小至 0.2μA 以下。如果用户每秒对 ADC 进行一次读出操作，则在采用一个 2.7V 电源的情况下，LTC2452 的平均功耗将低于 50μW。
【用 途】 16位数模转换器【性能 参数】 采用8引脚超纤巧3mmx2mmDFN封装。 特点： ±VCC差分输入范围 SPI兼容3线接口) 极低50nA动态输入电
凌力尔特公司近日推出16 位增量累加ADC LTC2451 和 LTC2452，这对器件具有0.5uA (最大值) 停机电流，采用超纤巧 3mm x 2mm DFN 封装。LTC2451 通过 I2C 通信，可以测量 0V 至 VCC 的单端输入，而 LTC2452 通过 SPI
