LTC2493

具 Easy Drive 输入电流抵消功能和 I2C 接口的 24 位、2 通道 / 4 通道 得尔塔西格马 ADC

LTC2493产品信息:

概览

优势和特点

  • 多达 2 个差分输入或 4 个单端输入
  • Easy Drive 技术实现了具零差分输入电流的轨至轨输入
  • 以完整的准确度对高阻抗传感器直接进行数字化处理
  • 具 9 个地址和一个用于实现同步的全局地址的二线式 I(2)C 接口
  • 600nV(RMS) 噪声
  • 集成高准确度温度传感器
  • GND 至 V(CC) 输入 / 基准共模范围
  • 可编程 50Hz、60Hz 或同时 50Hz / 60Hz 抑制模式
  • 2ppm INL,无漏失码
  • 1ppm 偏移和 15ppm 全标度误差
  • 2x 速度 / 降功率模式 (15Hz 时采用内部振荡器以及在 7.5Hz 输出频率时具 80μA 电流)
  • 无延迟:数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)
  • 2.7V 至 5.5V 单电源操作 (0.8mW)
  • 内部振荡器
  • 纤巧型 4mm x 3mm DFN 封装

产品详情

LTC 2493 是一款采用 Easy Drive 技术和一个二线式、I(2)C 接口的 4 通道 (2 个差分通道)、24 位、无延迟增量累加 (No Latency 得尔塔西格马 ) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消功能而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色 DC 准确度,同时又可对大的外部源阻抗和轨至轨输入信号直接进行数字化处理。

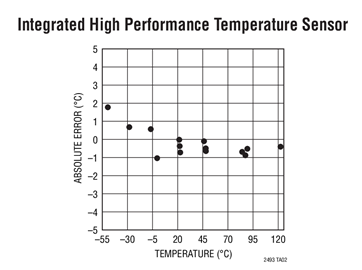

LTC2493 具有一个高准确度温度传感器和一个集成振荡器。可以对该器件进行配置,以测量一个外部信号 (从 4 个工作于单端或差分模式的模拟输入通道的组合) 或其内部温度传感器。集成温度传感器提供了 1/30 °C 的分辨率和 2°C 的绝对准确度。

LTC2493 提供了一个很宽的共模输入范围 (0V 至 V(CC)),这与基准电压无关。可以选择单端输入或差分输入的任何组合,而且,第一个转换 (在选择一个新通道之后) 是有效的。可利用多工器输出实现任选外部放大器在模拟输入之间的共用,而且,自动校准电路还将连续消除由这些放大器所引起的失调和漂移。


应用

  • 直接传感器数字化转换器
  • 直接温度测量
  • 仪表
  • 工业过程控制

LTC2493数据手册:

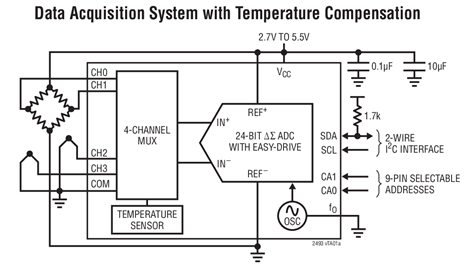

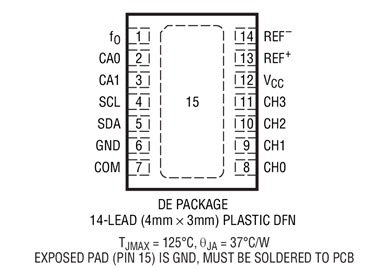

LTC2493引脚功能、电路图:

LTC2493

【用 途】 模数转换器【性能 参数】 采用4mmx3mmDFN-14封装。为四通道增量累加(ΔΣ)模数转换器(ADC),该器件具有一个可提供 1/30°C 分辨率和 2°C 绝对准确度的内部温度传感器。这个准确的集成温度传感器实现了对外部传感

凌力尔特发布四通道增量累加模数转换器LTC2493

凌力尔特公司(LinearTechnologyCorporation)近日推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供1/30℃分辨率和2℃绝对准确度的内部温度传感器LTC2493通过两线I2C兼容串行接口通信,测量4个单端或两个差分模拟输入,采用纤巧4mm×3mmDFN封装,仅消耗300uA(最大值)电流。LTC2493新颖的EasyDrive架构使得平均差分输入电流为零,从而不用内部缓

Linear推出含高准确度温度传感器的纤巧24位I2C四通道增量累加ADC

  凌力尔特推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供 1/30°C 分辨率和 2°C 绝对准确度的内部温度传感器。LTC2493 通过两线 I2C 兼容串行接口通信,测量 4 个单端或两个差分模拟输入,采用纤巧 4mm x 3mm DFN 封装,仅消耗 300uA(最大值)电流。LTC2493 新颖

凌力尔特发布四通道ΔΣ模数转换器LTC2493

凌力尔特公司(LinearTechnologyCorporation)近日推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供1/30℃分辨率和2℃绝对准确度的内部温度传感器LTC2493通过两线I2C兼容串行接口通信,测量4个单端或两个差分模拟输入,采用纤巧4mmx3mmDFN封装,仅消耗300uA(最大值)电流。LTC2493新颖的EasyDrive架构使得平均差分输入电流为零,从而不

凌力尔特24位四通道增量累加ADC含有高准确度温度传感器

凌力尔特公司(LinearTechnologyCorporation)推出一款四通道增量累加模数转换器(ADC)LTC2493,该器件具有一个可提供1/30℃分辨率和2℃绝对准确度的内部温度传感器。LTC2493通过两线I2C兼容串行接口通信,测量4个单端或两个差分模拟输入,采用纤巧4mmx3mmDFN封装,仅消耗300uA(最大值)电流。LTC2493新颖的EasyDriveTM架构使得平均差分输入电流为零,从而不用内部缓冲器

Linear 推出四通道增量累加ADC

凌力尔特公司(lineartechnologycorporation)推出一款四通道增量累加(δσ)模数转换器(adc)  ltc2493,该器件具有一个可提供1/30°c分辨率和2°c绝对准确度的内部温度传感器ltc2493通过两线i2c兼容串行接口通信,测量4个单端或两个差分模拟输入,采用纤巧4mmx3mmdfn封装,仅消耗300ua(最

凌力尔特推出四通道增量累加ADC LTC2493_模拟技术

凌力尔特公司(Linear Technology Corporation)推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供 1/30°C 分辨率和 2°C 绝对准确度的内部温度传感器LTC2493 通过两线 I2C 兼容串行接口通信,测量 4 个单端或两个差分模拟输入,采用纤巧 4mm x 3mm DFN

凌力尔特公司推出一款四通道增量累加模数转换器LTC2493_模拟技术

凌力尔特公司(Linear Technology Corporation)推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供 1/30°C 分辨率和 2°C 绝对准确度的内部温度传感器LTC2493 通过两线 I2C 兼容串行接口通信,测量 4 个单端或两个差分模拟输入,采用纤巧 4mm x 3mm DFN

纤巧24 位I2C四通道增量累加ADC含有高准确度温度传感器

凌力尔特公司推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供 1/30°C 分辨率和 2°C 绝对准确度的内部温度传感器。LTC2493 通过两线 I2C 兼容串行接口通信,测量 4 个单端或两个差分模拟输入,采用纤巧 4mm x 3mm

凌特新推出一款四通道24位I2C内含温度传感器的ADC

凌力尔特公司(Linear Technology Corporation)推出一款四通道增量累加(ΔΣ)模数转换器(ADC)LTC2493,该器件具有一个可提供 1/30℃ 分辨率和 2℃ 绝对准确度的内部温度传感器LTC2493 通过两线 I2C 兼容串行接口通信,测量 4 个单端或两个差分模拟输入,采用纤巧 4mm x 3mm
