LTC2851 数据手册-pdf中文资料-产品介绍及应用电路

概览

LTC 2850、LTC2851 和 LTC2852 是低功率、20Mbps RS485/ RS422 收发器，采用 3.3V 工作电源。接收器具有一个 1/8 单位负载以支持每根总线多达 256 个节点 (C、I 等级)，并具有一个故障保险功能以在输入浮置或短路的条件下保证高输出状态。

当被停用或电源被拿掉时，驱动器可在整个共模范围内保持高输出阻抗。通过对所有的输出进行电流限制并利用热停机功能，可避免发生因总线争用或故障所导致的功耗过大情况。

增强型 ESD 保护使得这些器件能够在收发器接口上承受高达 ±15kV (人体模型) 的电压，而不会发生锁断或受损现象。

应用

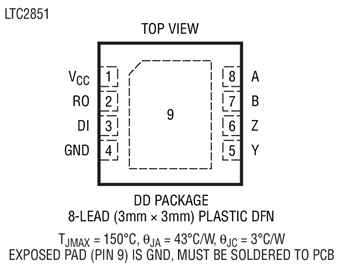

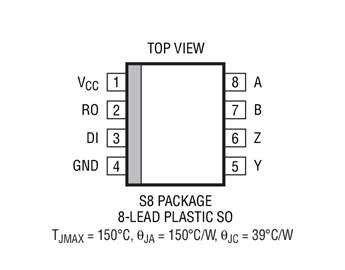

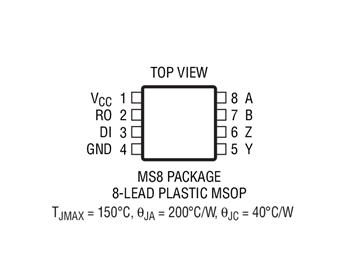

LTC2851: 【用　途】 RS485/RS422收发器【性能参数】采用8引脚和3mmx3mmDFN、8引脚和8引脚SO封装。用于采用3.3V的电源系统。支持20Mbps的最高数据速率。具有1/8单位负载，支持多达256个总线器件，同时在整个共模范围内，所有驱动器在停止工作或电源去除时都保持高输出阻抗。通
