LTC3026-1

1.5A 低输入电压 VLDO 线性稳压器

LTC3026-1产品信息:

概览

优势和特点

  • 输入电压范围:1.14V 至 5.5V
  • 低压差电压:在 I(OUT) = 1.5A 时为 100mV
  • 可调输出范围:0.4V 至 2.6V
  • 输出电流:高达 1.5A
  • 卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
  • 停机模式将负载从 V(IN) 和 V(BST) 断接
  • 低工作电流:
    • I(IN) = 95μA (在 V(IN) = 1.5V)
    • I(BIAS) = 175μA (在 V(BIAS) = 5V)
  • 低停机电流:
    • I(IN) < 1μA (典型值),I(BST) = 0.1μA (典型值)
  • 在采用 10μF 或更大的陶瓷电容器时可实现稳定
  • 短路、反向电流保护
  • 过热保护
  • 采用 10 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装

产品详情

LTC 3026-1 是一款非常低压差 (VLDO ) 线性稳压器,可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流,典型压差电压仅为 100mV。输出电流直接来自输入电源,旨在实现效率的较大化。

LTC3026-1 与 LTC3206 基本相同,只是前者在内部停用升压转换器。由于升压转换器被停用,因此 LTC3026 的 SW 引脚被一个接地引脚所替代,而 BST 引脚则被一个需要采用外部 5V 电源进行运作的 BIAS 引脚取代。

LTC3026-1 稳压器可在采用 10μF 或更大的陶瓷输出电容器时保持稳定。该器件具有一个 0.4V 的低基准电压,用于通过两个外部电阻器来设置输出电压。另外,这款器件还具有内部电流限制、过热停机和反向输出电流保护功能。LTC3026-1 采用小外形 10 引脚 MSOP 封装或扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。


应用

  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 微处理器电源

LTC3026-1数据手册:

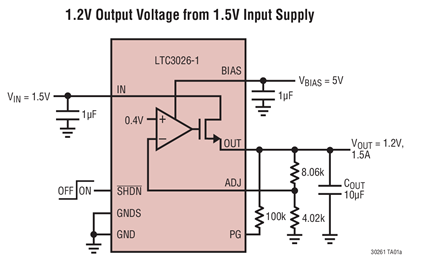

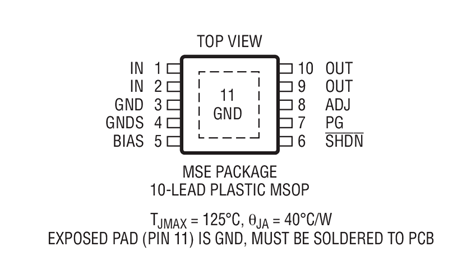

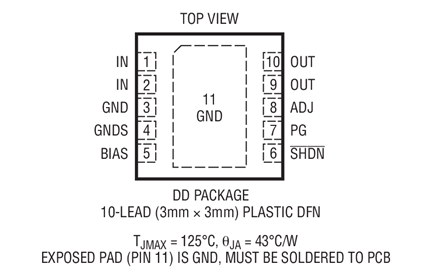

LTC3026-1引脚功能、电路图:
