LTC3114-1

LTC3114EDHC-1演示板 | 同步降压-升压,VIN=2.7V至40V,VOUT = 5V(高达1A)

LTC3114-1产品信息:

概览

优势和特点

  • 调节V(OUT)高于、低于或等于V(IN)
  • 单个电感
  • V(IN)范围:2.2V40V
  • V(OUT)范围:2.7V40V
  • 输出电流:1A(降压模式下)
  • 0.5A输出电流,V(IN) = 3.6VV(OUT) = 5V
  • 可编程平均输出电流
  • 效率高达96%
  • 突发工作模式(Burst Mode )30µA无负载I(Q)
  • 电流模式控制
  • 超低噪声PWM1.2MHz
  • 精确的RUN引脚阈值
  • 散热增强型、16引脚3mm × 5mm DFNTSSOP封装
  • AEC-Q100通过汽车应用认证

  • 产品详情

    LTC 3114-1 是一款通用的宽工作电压范围同步单片式降压-升压型 DC/DC 转换器,其具有可编程平均输出电流。LTC3114-1 的专有降压-升压型 PWM 控制电路可在整个工作电压范围内提供低噪声操作。电流模式控制确保了优异的电压和负载瞬态响应。

    同步、内部 MOSFET 开关和引脚可选的突发模式操作可在整个负载电流范围内保持高效率。平均输出电流利用一个标准电阻器进行设置,并为实现宽输入范围、高效率充电系统或恒定电流、高效率 LED 驱动器提供了基础。稳压器接通可通过准确的 RUN 引脚进行编程。在停机模式中静态电流仅为 3μA。该器件集成了过热保护、短路保护和软起动功能。LTC3114-1 采用16 引脚 3mm x 5mm x 0.75mm DFN 封装和 16 引脚 TSSOP (FE) 封装。


    应用

    • 24V / 28V 工业电源
    • 12V 铅酸电池至 12V 稳压器
    • 高功率 LED 驱动器
    • 12V / 24V 太阳能电池板电池充电系统
    • 汽车电源系统

    LTC3114-1数据手册:

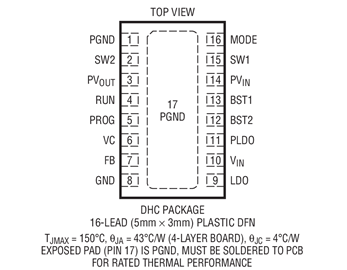

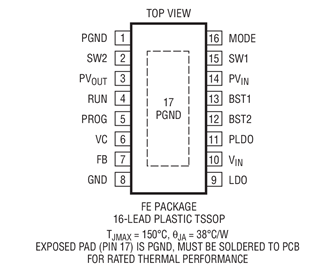

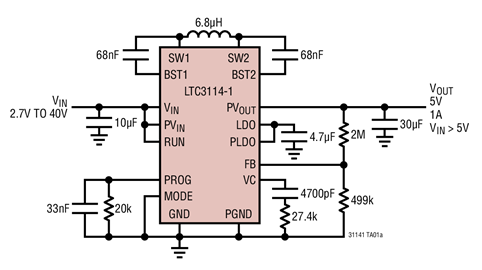

    LTC3114-1引脚功能、电路图:

    凌力尔特推同步降压-新压型转换器效率超96% 电流仅需30μA

    凌力尔特公司推出同步、电流模式降压-升压型转换器,LTC3114-1采用专有低噪声降压-升压型拓扑,工作静态电流仅需30μA,适用于LED驱动器及电源内的单级返驰式拓扑和升降压拓扑,并且LTC3114-1采用四个内部低RDS(ON)N沟道MOSFET,提供高达96%的效率。

    Linear 推出同步、电流模式降压

    凌力尔特公司 (Linear Technology Corporation) 推出同步、电流模式降压-升压型转换器 LTC3114-1,该器件用多种电源提供高达 1A 连续输出电流,包括单节锂离子电池、LTC3114-1 在 2.2V 至 40V 输入和 2.7V 至 40V 输出范围内提供稳定输出,输入可高于、低于或等于调节的输出电压,从而最大限度
