LTC 3200 / LTC3200-5 是低噪声、恒定频率开关电容电压倍增器。它们采用一个 2.7V 至 4.5V 输入产生一个稳定的输出电压和高达 100mA 的输出电流。低外部组件数 (一个跨接电容器以及 V(IN) 和 V(OUT) 上的两个小的旁路电容器) 使 LTC3200 / LTC3200-5 成为小型电池供电式应用的理想选择。
一种新型充电泵架构可保持恒定开关频率至零负载并减少输出和输入纹波。LTC3200 / LTC3200-5 具有热停机功能，并能安然经受从 V(OUT) 至 GND 的持续短路。内置的软启动电路可防止在启动期间产生过大的浪涌电流。
高开关频率允许使用小的陶瓷电容器。一种低电流停机功能可使负载与 V(IN) 断接，并把静态电流减小至 <1µA。

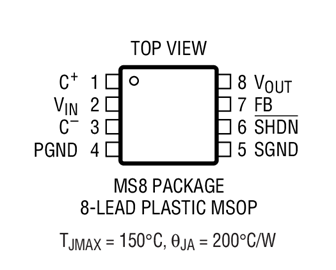

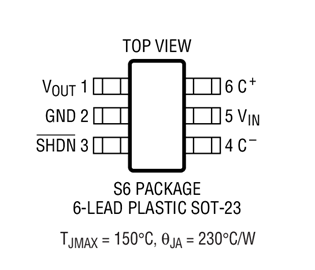

LTC3200 采用 8 引脚 MSOP 封装，而 LTC3200-5 则采用 6 引脚 ThinSOT 封装。
应用
型号：LTC3200/LTC3200－5关键字：电荷泵，DC/DC变换器，软启动，纹波电压，LTC3200/LT简介：LTC3200及LTC3200-5是线性技术公司推出的新型DC -DC变换器件。文中介绍了LTC3200/LTC3200-5的性能结构、工作原理及应用电路 下载：点击下载
下面是 [LTC3200升压电路]的电路图 LTC3200的升压电路图(责任编辑：电路图)
LTC3200的升压电路图-原理图
【用 途】 低噪声电荷泵稳压输出DC-DC变换器【性能 参数】 采用8引脚MSOP封装。它采用电荷泵结构,因而可在无负载时能保持恒定的开关频率,具有输出噪声小,效率高的特点。输出电压可调；输入电压范围为2.7～4.5V，输出电流可达100mA(VIN≥3.1V)；有软启动功
LTC3200为输出可调，LTC3200-5为固定输出5V电压；输入电压范围为2.7～4.5V，输出电流可达100m

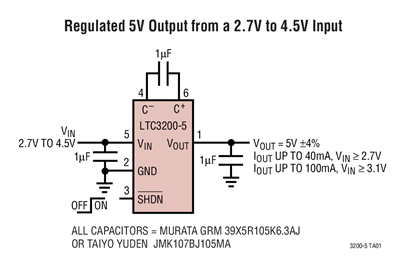

LTC3200的升压电路，SHDN端是shotdown的简写，当该端连接电源端Vin时，从Vout输出5V电压，连接GND时输出为0V。
LTC3200的升压电路，SHDN端是shotdown的简写，当该端连接电源端Vin时，从Vout输出5V电压，连接GND时输出为0V.来源:BILL
