LTC 3202 是一款低噪声、恒定频率充电泵 DC/DC 转换器，它采用分数转换来提高白光 LED 应用的效率。该器件可从一个 2.7V 至 4.5V 输入来产生一个已调电压或高达 125mA 的电流。低外部组件数目 (V(IN) 和 V(OUT) 上的两个跨接电容器和两个小的旁路电容器) 使得 LTC3202 非常适合于小型的电池供电式应用。
一个内部 2 位 DAC 使得能够通过调节 LED 电流来实现 LED 亮度控制。LTC3202还具有热停机保护功能，并能够安全承受从 V(OUT) 至 GND 的连续短路条件。内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一种低电流停机功能可以将负载与 V(IN) 断接，并把静态电流减小至 1μA 以下。
LTC3202 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。
【用 途】 DC/DC 转换器【性能 参数】 采用DFN-10和MS-10封装，VIN范围：2.7V至4.5V，低噪声恒定频率操作，输入电流比倍压充电泵小25%，高输出电流：达125mA，小型应用电路，已调输出电压或电流，具自动软起动功能，无电感器，1.5MHz开关频率，在停机模式中ICC&n
本文介绍了LTC3202是Linear TECHNOLOGY公司生产的不需要门控振荡器的电荷泵，图为采用LTC3202电荷泵的锂离子电池供电驱动白光LED电路。

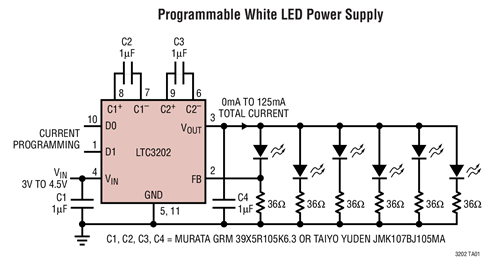

LTC3202是Linear Technology公司生产的不需要门控振荡器的电荷泵，图为采用LTC3202电荷泵的锂离子电池供电驱动白光LED电路。为了克服噪声问题，LTC3202使用了线性调控技术，以确保转换电容的充电和放电电量正好满足负载电流的需要，且使在每个时钟周期内都能保持一个常量，从而确保它们无法产生音频分量。图 采用LTC3202电荷泵的锂离子电池供电驱动白光LED电路
LTC3202是凌特（Linear Technology）公司生产的不需要门控振荡器的电荷泵，图1示出了用锂离子电池供电、采用LTC3202电荷泵驱动白光LED的电路。为了克服噪声问题，LTC3202采用了线性调控技术，确保转换电容的充电电量和放电电量正好满足负载电流的需要，使它们在每个时钟周期内都能保持一个常
LTC3202是Linear TECHNOLOGY公司生产的不需要门控振荡器的电荷泵，图为采用LTC3202电荷泵的锂离子电池供电驱动白光LED电路。为了克服噪声问题，LTC3202使用了线性调控技术，以确保转换电容的充电和放电电量正好满足负载电流的需要，且使在每个时钟周期内都能保持一个常量，从而确保它们无法产生音频分量。
