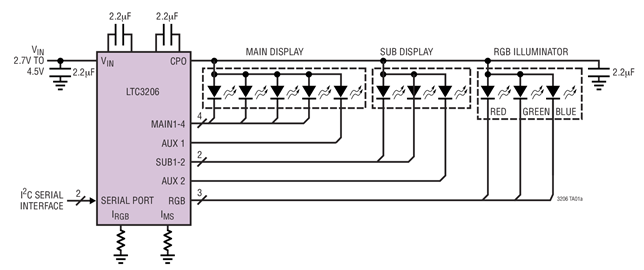

LTC 3206 是一款高集成度的多显示屏 LED 控制器。该器件包括一个高效、低噪声分数升压/直接连接型充电泵，用于为主和副白光 LED 显示屏以及一个 RGB 彩色 LED 显示屏供电。LTC3206 只需要 4 个小型陶瓷电容器和 2 个电阻器即可形成一个完整的三屏 LED 电源和电流控制器。
主/副显示屏以及 RGB 显示屏的最大电流均单独设定。每个 LED 的电流由一个内部电流源来控制。所有显示屏的调光和 ON/OFF 控制均通过一个双线式串行接口来完成。可将两个辅助 LED 引脚单独分配给主或副显示屏。主和副显示屏均具有 16 种独立调光状态。每个红、绿和蓝 LED 都具有 16 种调光状态，从而实现了多达 4096 种色彩组合。
LTC3206 的充电泵可根据 V(IN) 和 LED 正向电压条件来优化效率。该器件在直接连接模式中上电，并在任何被使能的 LED 电流源开始进入压降状态时立即自动转换至 1.5x 升压模式。内部电路在起动和模式转换过程中可防止涌入电流和过高的输入噪声。LTC3206 采用 24 引脚 (4mm×4mm) QFN 封装。
【用 途】 LED控制电路【性能 参数】 采用QFN-24封装，低工作电流：IVIN=180uA，升压/直接连接型分数充电泵可提供高达92%的效率，高达400mA的连续输出电流，可对具1-6个LED的主显示屏、1-4个LED的副显示屏以及RGBLED显示屏进行独立的电流和调光控制，可采用双线式I2CTM
8 月 17 日北京消息 凌特公司宣布推出 一个 800khz 低噪声和高效率的升压/降压分数充电泵电压转换器 ltc3206。
