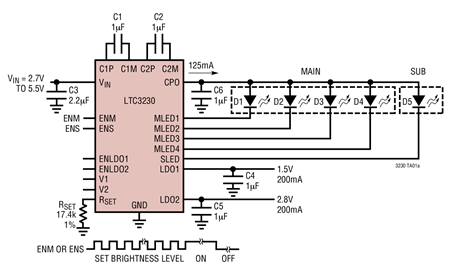

LTC 3230 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和 1 个副 LED 以及两个 200mA 线性稳压器而设计，以提供更多的系统功率。LTC3230充电泵只需要4个小陶瓷电容器和1个电流设定电阻器即可构成一个完整的LED电源和电流控制器。
内置软起动电路可防止在启动和模式转换期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。主显示屏和副显示屏全标度电流设定由单个外部电阻器来设置。
根据 LED 电流源两端的电压来优化充电泵的效率。该器件在 1x 模式中上电，并当任一 LED 电流源接近压降状态时自动切换至下一个升压模式 (先是 1.5x 模式，随后是 2x 模式)。
两个 200mA 线性稳压器具有独立的使能和输出电压选择引脚。每个稳压器都能够通过三电平输入引脚而被设定为三种预先选择输出电压当中的一种。这两个稳压器可以在不受充电泵影响的情况下使能。

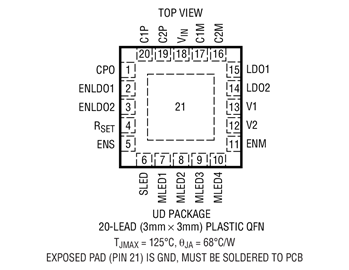

LTC3230 采用扁平 (高度仅 0.75mm)、3mm x 3mm 20 引脚 QFN 封装。
【用 途】 LED驱动芯片【性能 参数】 采用20引脚3mmx3mmQFN封装，低停机电流：3μA，低噪声充电泵利用自动模式切换提供了高效率，多模式操作：1x、1.5x、2x，全标度电流设定电阻器，高达125mA的总LED电流，主显示屏和副显示屏LED的单线式使能/亮度控制，32:1线性LED亮度控制，
2007 年9 月12 日，凌力尔特公司（linear technology corporation）推出具有两个 ldo 稳压器的集成式白光 led 驱动器 ltc3230，该器件在便携式电子产品中用于驱动主和副ltc3230 驱动多达 5 个 25ma led 电流源，提供 125ma 的总输出电流，集
电子产品世界 凌力尔特公司（linear technology corporation）推出具有两个 ldo 稳压器的集成式白光 led 驱动器 ltc3230，该器件在便携式电子产品中用于驱动主和副ltc3230 驱动多达 5 个 25ma led 电流源，提供 125ma 的总输出电流，集成了两个 200
凌力尔特公司（LinearTechnologyCorporation）推出具有两个LDO稳压器的集成式白光LED驱动器LTC3230，该器件在便携式电子产品中用于驱动主和副LED显示屏和提供低压系统电源轨LTC3230驱动多达5个25mALED电流源，提供125mA的总输出电流，集成了两个200mALDO，具有单独的使能引脚以及分别低至1.2V和1.8V的引脚可选输出电压。LTC3230的2.7V至5.5V输入电压范围已经为单节锂离子/聚合物应用而优
凌力尔特公司(LinearTechnologyCorporation)推出具有两个LDO稳压器的集成式白光LED驱动器LTC3230，该器件在便携式电子产品中用于驱动主和副LED显示屏和提供低压系统电源轨LTC3230驱动多达5个25mALED电流源，提供125mA的总输出电流，集成了两个200mALDO，具有单独的使能引脚以及分别低至1.2V和1.8V的引脚可选输出电压。LTC3230的2.7V至5.5V输入电压范围已经为单节锂离子/聚合物应用而优化。用锂离
凌力尔特公司（Linear Technology Corporation）推出具有两个 LDO 稳压器的集成式白光LED 驱动器 LTC3230，该器件在便携式电子产品中用于驱动主和副 LED显示屏和提供低压系统电源轨LTC3230 驱动多达 5 个 25mA LED 电流源，提供 125mA 的总输出电流，集成了两个 200mA LDO
linear推出具有两个 ldo 稳压器的集成式白光 led 驱动器 ltc3230，该器件在便携式电子产品中用于驱动主和副 led 显示屏和提供低压系统电源轨，并采用了紧凑型 3mm x 3mm qfnltc3230 驱动多达 5 个 25ma led 电流源，提供 125ma 的总输出电流，集成了两个 200ma ldo ，具有单独的使能引脚以及分别低至 1.2v 和 1.8v 的引脚
凌力尔特公司(linear technology corporation)推出具有两个ldo稳压器的集成式白光led驱动器ltc3230，该器件在便携式电子产品中用于驱动主和副led显示屏和提供低压系统电源轨ltc3230驱动多达5个25ma led电流源，提供125ma的总输出电流，集成了两个200ma ldo，具有单独的使能引脚以及分别低至1.2v和
凌力尔特公司（LinearTechnologyCorporation）推出具有两个LDO稳压器的集成式白光LED驱动器LTC3230，该器件在便携式电子产品中用于驱动主和副LED显示屏和提供低压系统电源轨
LTC3230：集成式白光LED驱动器；高达 91% 的效率，无电感器；多模式、自动切换 1x/1.5x/2x 充电泵；高达 125mA 的总输出电流；5 个 25mA 电流源可用作主（4）和副（1）LED
