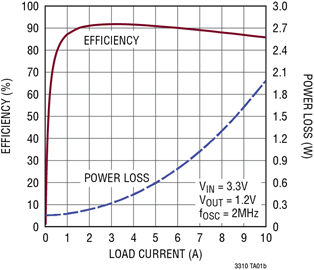

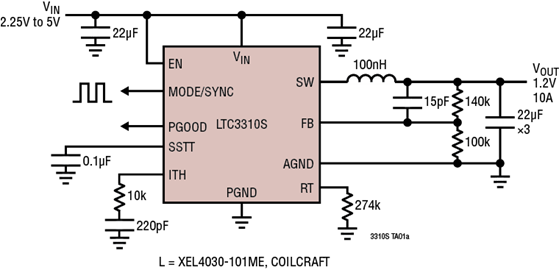

LTC3310S是一款非常小巧的低噪声单芯片降压型DC/DC转换器，能够通过2.25V至5.5V输入，提供最高10A输出电流。该器件采用Silent Switcher 2架构，配有内部热回路旁置电容，可以在最高5MHz开关频率下实现低EMI和高效率。对于具有更高功率要求的系统，易于实现多相并行转换器。
LTC3310S采用恒定频率、峰值电流模式控制架构，可实现快速瞬态响应。500mV基准电压源可实现低电压输出。100%占空比操作，可实现低压降。
其他特性包括指示输出处于稳压状态的电源良好信号、精准使能阈值、输出过压保护、热关断、温度监视器、时钟同步、模式选择和输出短路保护。
| 产品型号 | Silent Switcher | V(OUT) |
| LTC3310S | SS2 | 可调 |
| LTC3310S-1 | SS2 | 固定1V |
| LTC3310 | SS1 | 可调 |
| LTC3310-1 | SS1 | 固定1V |
应用
