LTC3315A

采用 2mm × 2mm LQFN 封装的双通道 5V、2A 同步降压型 DC/DC

LTC3315A产品信息:

概览

优势和特点

  • 每个具有2A输出电流的双通道输出
  • 高效率:19毫欧 NMOS和75毫欧 PMOS
  • 宽带宽、快速瞬态响应
  • 开关频率可同步至最高3MHz
  • V(IN)范围:2.25V至5.5V
  • V(OUT)范围:0.5V至V(IN)
  • V(OUT)精度:±1%
  • 低纹波突发工作模式(Burst Mode )
  • 峰值电流模式控制
  • 最小导通时间:25ns
  • 过载时安全地承受电感饱和
  • 关断电流:1.2µA
  • 精密400mV使能阈值
  • 内部软启动和补偿
  • 电源良好输出
  • 薄型、散热增强型12引脚2mm × 2mm × 0.74mm LQFN封装和16引脚1.64mm × 1.64mm × 0.5mm WLCSP封装
  • 通过AEC-Q100汽车应用认证

产品详情

LTC3315A 具有双 2A 单片同步降压型转换器,依靠一个 2.25V 至 5.5V 输入电源运行,采用的封装适合空间受限并具苛刻性能要求的应用。两个降压转换器采用恒定频率、峰值电流模式控制,开关频率高达 3MHz,最小接通时间低至 25ns,可在非常小的应用占板面积内实现高效率和快速瞬态响应。

LTC3315A 可工作在强制连续或脉冲跳跃模式 (以实现低噪声) 或突发模式(Burst Mode ) (以在轻负载条件下实现高效率)。常用的降压开关频率为 2MHz,并可通过 MODE/SYNC 引脚同步至一个外部振荡器。

LTC3315A可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315A提供紧凑型2mm × 2mm LQFN和1.64mm × 1.64mm WLCSP两种封装。

应用

  • 服务器、电信电源、光学网络
  • 分布式 DC 电源系统(POL)
  • FPGA、ASIC、微处理器内核电源
  • 工业/汽车/通信

LTC3315A数据手册:

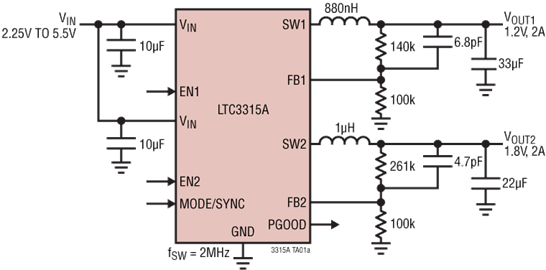

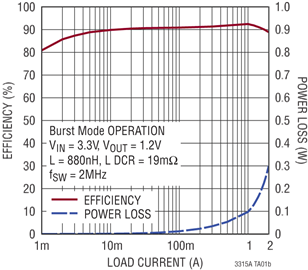

LTC3315A引脚功能、电路图:
