LTC3315B

双通道、5V、2A同步降压型DC/DC转换器,采用2mm x 2mm LQFN封装

LTC3315B产品信息:

概览

优势和特点

  • 双输出,每个输出的输出电流为 2A
  • 高效率:19毫欧 NMOS 和 75毫欧 PMOS
  • 宽带宽,快速瞬态响应
  • 开关频率可同步至高达 10MHz
  • V(IN) 范围:2.25V 至 5.5V
  • V(OUT) 范围:0.5V 至 V(IN)
  • V(OUT) 精度:±1%
  • 低纹波 Burst Mode 运行
  • 峰值电流模式控制
  • 最短接通时间:25ns
  • 安全承受过载电感饱和
  • 关断电流:1.2µA
  • 精密 400mV 启用阈值
  • 内部软启动和补偿
  • 电源正常输出
  • 纤薄耐热性能增强型 12 引脚
    2mm × 2mm × 0.74mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准

产品详情

LTC3315B具有双2A单片同步降压型转换器,这些转换器依靠2.25V至5.5V输入电源运行,并且采用的封装适用于空间受限并具有苛刻性能要求的应用。两个降压转换器在高达10MHz的开关频率下使用恒定频率峰值电流模式控制,最小接通时间低至25ns,可在小尺寸的应用封装中实现高效率和快速瞬态响应。

LTC3315B可在强制连续或脉冲跳跃模式下工作以实现低噪声,或在Burst Mode 下工作以在轻负载条件时实现高效率。常用的降压开关频率为6MHz,并可通过MODE/SYNC引脚与外部振荡器同步。

LTC3315B可以调节低至500mV的输出。其他特性包括精密启用阈值、PGOOD信号、输出过压保护、热关断、输出短路保护和高达100%占空比的低压差操作。LTC3315B采用紧凑的2mm × 2mm LQFN封装。

应用

  • 服务器、电信电源、光学网络
  • 分布式直流电源系统(POL)
  • FPGA、ASIC、微处理器内核电源
  • 工业/汽车/通信

LTC3315B数据手册:

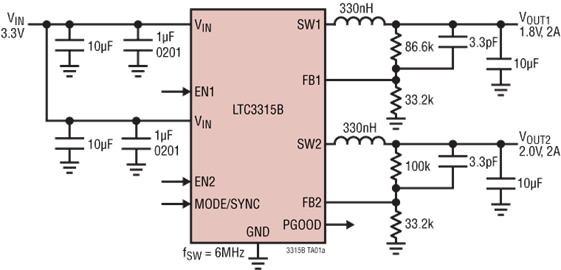

LTC3315B引脚功能、电路图:
