概览

8 x 1A 功率级可配置为 2、3 或 4 个输出通道
8 种独特的输出配置 (每个通道为 1A 至 4A)
用于每个 DC/DC 的独立 V(IN) 电源 (2.25V 至 5.5V)
低的无负载电源电流总值：
- 在停机模式中为零电流 (所有通道均关断)
- 一个通道处于突发模式 (Burst Mode ) 操作状态时为 63μA
- 每个附加通道为 18μA
用于自主型排序的精准使能引脚门限
1MHz 至 3MHz RT 可编程频率 (2MHz 默认值) 或 PLL 同步
温度监视器可指示芯片温度
PGOODALL 引脚负责指示所有降压转换器均处于调节状态
32 引脚 5mm x 5mm QFN 封装

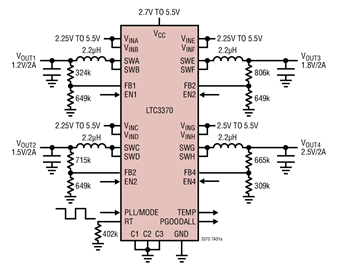

LTC 3370 是一款高度灵活的多输出电源 IC。该器件包括四个被配置为共享 8 个 1A 功率级的同步降压型转换器，全部由独立的 2.25V 至 5.5V 输入来供电。

通过引脚可编程的 C1-C3 引脚给 DC/DC 分配了 8 种电源配置之一。公共的降压开关频率可以利用一个外部电阻器进行设置、同步至一个外部振荡器、或设定至一个默认的内部 2MHz 时钟。

所有 DC/DC 的工作模式都可以通过 PLL/MODE 引脚针对突发模式或强制连续模式操作进行编程。当所有被使能的 DC/DC 皆处在其最终输出值的一个规定百分比范围之内时，PGOODALL 输出将发出指示信号。

为降低输入噪声，降压型转换器以 90° 步进进行调相。精准的使能引脚门限便于实现可靠的电源排序。LTC3370 采用 32 引脚 5mm x 5mm QFN 封装。
