概览

8 x 1A 降压功率级可配置为 2、3 或 4 个输出通道
8 种独特的输出配置 (每个通道为 1A 至 4A)
用于每个 DC/DC 的独立 V(IN) 电源 (2.25V 至 5.5V)
低的无负载电源电流总值：
- 在停机模式中为 15μA (所有通道均关断)
- 一个通道处于突发模式 (Burst Mode ) 操作状态时为 68μA
- 每个附加通道为 18μA
用于自主型排序的使能引脚门限
1MHz 至 3MHz RT 可编程频率 (2MHz 默认值) 或 PLL 同步
温度监视器可指示芯片温度
CT 编程的看门狗定时器
独立的RST引脚指示降压处于调节状态
38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装

LTC 3371 是一款高度灵活的多输出电源 IC。该器件包括四个被配置为共享 8 个 1A 功率级的同步降压型转换器，全部由独立的 2.25V 至 5.5V 输入来供电。

通过引脚可搭接的 C1-C3 引脚给 DC/DC 转换器分配 8 种电源配置之一。公共的降压开关频率可以利用一个外部电阻器进行设置、同步至一个外部振荡器、或设定至一个默认的内部 2MHz 时钟。所有 DC/DC 转换器的工作模式均可针对突发模式或强制连续模式操作进行编程。

CT 引脚负责设置四个独立RST引脚的定时参数以及看门狗定时器的定时参数。

为降低输入噪声，降压型转换器以 90° 步进进行调相。精准的使能引脚门限便于实现可靠的电源排序。LTC3371 采用扁平的 38 引脚 5mm x 7mm QFN 封装和 TSSOP 封装。

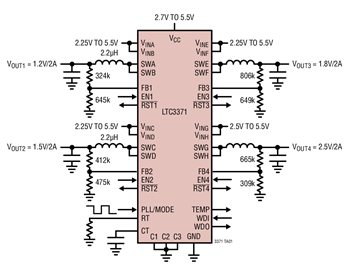

应用

Linear 推出高度集成的通用型电源管理解决方案 LTC3371: 凌力尔特公司 (Linear Technology Corporation) 推出高度集成的通用型电源管理解决方案 LTC3371，以用于需要多个低压电源的系统。利用 8 种独特的输出电流配置，LTC3371 提供了实质的灵活性以及容易重复使用于不同应用
