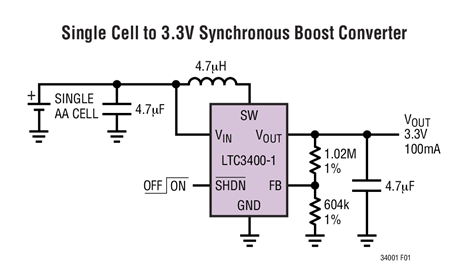

LTC 3400-1 是一款采用 6 引脚 ThinSOT(TM) 封装的同步、固定频率、升压型 DC/DC 转换器。该器件包含一个内部 NMOS 开关和 PMOS 同步整流器，能够采用单节 AA 电池输入提供 3.3V/100mA 的输出。
1.2MHz 的开关频率允许使用外形小巧而扁平的电感器和陶瓷电容器，从而较大限度减小了解决方案占位面积。电流模式 PWM 设计是在内部进行补偿的，使得外部组件的数量有所减少。LTC3400-1 可在轻负载条件下自动地转换至节能的突发模式操作。在停机模式中，V(OUT) 和 V(IN) 是相连的，这允许把输入电池用于提供备份电源。LTC3400-1 具有 1µA 以下的低停机电流。
LTC3400-1 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。
特点 | |
| LTC3400 | 突发模式 |
| LTC3400B | 突发模式停用 |
| LTC3400-1 | 在停机模式中 V(IN) 连接至 V(OUT) |
【用 途】 升压型稳压器【性能 参数】 采用扁平的ThinSOT封装，2.5V至5V输出范围，可在轻负载条件下自动转换至节能的突发模式操作。 特点： 效率高达92% 可从单节AA电池产生3.3V/100mA的输出 低起动电压：0.8
