LTC 3402是一种高效率，固定频率，升压 DC/ DC 转换器，可在低于 1V 的输入电压下工作。该器件包括一个 0.16欧姆 N 沟道 MOSFET 开关和一个 0.18欧姆 P 沟道同步整流器。开关频率高达 3MHz，并可用外部定时电阻来设置，而振荡器可同步于一个外部时钟来设置。有一个外部肖特基二极管可供选择，它能够稍微提高效率。
在突发模式工作时，静态电流仅为 38µA，较大程度地延长了便携应用中的电池寿命。突发模式工作是由用户控制的，而且可以通过将 MODE/SYNC 引脚驱动为高电平来激活。如果 MODE/SYNC 引脚有一个时钟或被驱动为低电平，则固定频率转换被激活。
其它特性包括 1µA 停机功能、抗振荡控制、漏极开路的电源好输出、热停机和电流限制。LTC3402 采用 10 引脚散热增强型 MSOP 封装。电流较小的应用应采用额定电流为1A的同步升压转换器 LTC3401；而要求 V(OUT) < 2.6V 的应用则应使用 LTC3424。
【用 途】 升压型稳压器【性能 参数】 采用小型10引脚MSOP封装，宽输入范围：0.5V至5V，非常低的静态电流：38uA突发模式(BurstMode)工作。2.6V至5.5V的可调输出电压，同步整流：效率高达97%，2A开关额定电流，固定频率工作高达3MHz，0.85V(典型值)启动电压，不需外部肖特基二极管(VOUT&nb

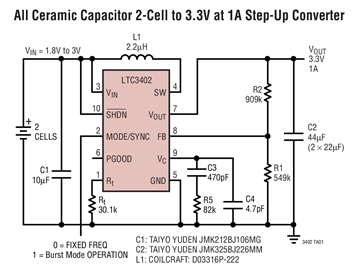

如图a、b是LTC3402和LTC1872的应用电路。如图(a)是LT0402的应用电路，LTC3402是一种同步升压变换器，其体积小而效率高，输出电流范围非常宽，广泛应用于记录器、无绳电话、GPS信号接收与处理设备等。LTC3402的负载电流达到1A(开关电流达到2A)时，其变换效率可达到95
;;; Linear公司为便携和分布电源系统的升压变换推出4款微型开关稳压器IC- LTC3401/LTC3402/LTC1872/LT1619(见表1)。
3.3V到5V/1A升压为换器电路LTC3401和LTC3402主要特性有:高达3MHz开关频率、97%效率、小于1V的输入。LTC3402能给出高达1A的负载电
