LTC 3409 是一款采用恒定频率、电流模式架构的高效、单片式同步降压型稳压器。输出电压通过一个外部电阻分压器来调节。
支持 1.7MHz 和 2.6MHz 固定开关频率。或者，一个内部 PLL 将同步至一个频率范围为 1MHz 至 3MHz 的外部时钟。这种开关频率范围允许采用小型表面贴装电感器和电容器 (包括陶瓷电容器)。
突发模式操作期间的电源电流仅为 65µA，并将在停机模式中降至 < 1µA 。1.6V 至 5.5V 的输入电压范围使得 LTC3409 成为单节锂离子电池、金属锂电池和两节碱性电池、镍镉电流或镍氢电池供电型应用的理想选择。100% 占空比能力实现了低压降操作，并延长了便携式系统中的电池使用寿命。突发模式操作可由用户来使能，以提高轻负载条件下的效率，从而进一步延长了电池的使用寿命。
内部同步开关提升了效率，并免除了增设一个外部肖特基二极管的需要。内部软启动功能可在启动时提供受控的输出电压上升时间，而无需使用外部组件。

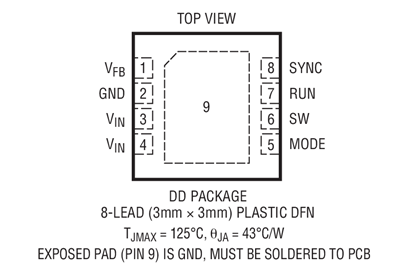

【用 途】 降压型稳压器【性能 参数】 采用扁平8引脚（3mmx3mm）DFN封装，1.6V至5.5V输入电压范围，内部软启动功能，可选1.7MHz或2.6MHz恒定频率操作，内部振荡器可同步至一个频率范围为1MHz至3MHz的外部时钟，高效率：达95%，非常低的静态电流：在突发模式(Burs
凌特公司（LinearTechnology）推出低压高效率1.7MHz/2.6MHz同步降压稳压器LTC3409，该器件可用低至1.6V的输入电压提供高达600mA的持续输出电流。LTC3409采用恒定频率和电流模式架构，在1.6V至5.5V的输入电压范围内工作，非常适用于单节锂离子电池、多节碱性或镍氢金属电池等应用。
;;;;;; 图3-132所示是LTC3409超低压差稳压器.;;;;;;;;;;; ;;; 稳压器分类.集成电路的典型应用TP4056电路，它的未稳定直流输根据压差大小可以将稳压器分为4类：标; 入电压在
