LTC 3534 是一款宽 V(IN) 范围、高效率、固定频率、降压-升压型 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下正常运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换功能，从而使得该产品非常适合于输出电压处于电池电压范围内的多节碱性 / 镍氢 (NiMH) 电池或单节锂离子 / 锂聚合物电池应用。
LTC3534 提供了扩展的 V(IN) 和 V(OUT) 范围 (分别为 2.4V 至 7V 和 1.8V 至 7V)。突发模式操作中的静态电流仅为 25μA，从而较大限度地延长了便携式应用中的电池使用寿命。突发模式操作由用户进行控制，并能够通过把 PWM 引脚驱动至低电平来启用。如果 PWM 引脚被驱动至高电平，则将启用固定频率开关操作。

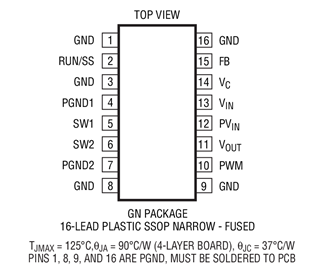

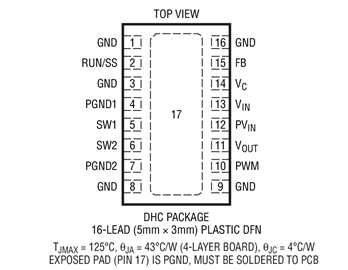

该器件的其他特点包括 1MHz 固定工作频率、电流消耗 <1μA 的停机模式、短路保护、可编程软起动、电流限制和热过载保护功能。LTC3534 采用耐热性能增强型 16 引脚 (3mm x 5mm) DFN 和 16 引脚 GN 封装。

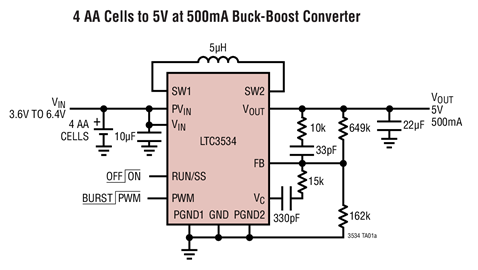

ltc3534应用电路(升压转换器-输出5V500mA)
【用 途】 7V同步降压-升压型转换电路【性能 参数】 采用小外形耐热性能增强型16引脚（5mmx3mmx0.75mm）DFN和16引脚GN封装。2.4V-7V输入，1.8V-7V输出，输出电流500mA。该器件可利用单个电感器向一个高于、等于或低于输入的稳定输出提供高达 500mA 的输出电流。
ltc3534应用电路(升压转换器-输出5V500mA)
