LTC3542 数据手册-pdf中文资料-产品介绍及应用电路

LTC3542产品信息：

概览

优势和特点
产品详情

优势和特点

高效率：达 96%
高峰值开关电流：1000mA
低输出纹波 (典型值 <20mV(P-P)) 突发模式 (Burst Mode ) 操作：仅 26μA
非常低的静态电流：仅 26μA
2.5V 至 5.5V 输入电压范围
2.25MHz 恒定频率操作
1MHz 至 3MHz 外部频率同步
低压差操作：100% 占空比
无需肖特基二极管
内部软起动电路限制了浪涌电流
0.6V 基准可提供低输出电压
停机模式吸收 <1μA 的电源电流
±2% 输出电压准确度
旨在获得卓越的电压和负载瞬态响应的电流模式操作
过热保护
采用 6 引脚 2mm x 2mm DFN 和小外形 TSOT 封装

产品详情

LTC 3542 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型转换器。操作期间的电源电流仅为 26μA，并在停机模式中减小至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3542 成为单节锂离子电池供电型应用的理想选择。100% 占空比实现了低压差操作，从而延长了便携式系统中的电池使用寿命。输出电压的可调范围为 0.6V 至 V(IN)。对内部电源开关进行了优化，旨在实现高效率，并免除增设一个外部肖特基二极管的需要。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器，而且，它还能够利用 MODE/SYNC 引脚同步至一个具 1MHz 至 3MHz 频率范围的外部时钟信号。LTC3542 专为与陶瓷输出电容器很好地配合工作而设计，从而实现了非常低的输出电压纹波和很小的 PCB 占板面积。

可通过配置使 LTC3542 执行节能的突发模式 (Burst Mode ) 操作。如欲降低噪声和 RF 干扰，可通过 MODE/SYNC 引脚进行配置，以执行脉冲跳跃操作。

应用

蜂窝电话
无线和 DSL 调制解调器
数码相机
MP3 播放器
PDA 和其他手持式设备

LTC3542: 【用　途】同步降压型稳压器【性能参数】采用2mmx2mmDFN-6封装和6引线ThinSOT封装。特点：高效率：高达96% 低输出纹波（典型值引脚排列图：【互换兼容】
凌特推出高效2x2mmDFN封装的同步降压型DC/DC转换器: 凌力尔特公司 (Linear Technology Corporation) 近日推出高效、2.25MHz、同步降压型稳压器 LTC3542，该器件采用 2mm x 2mm DFN 或 ThinSOTTMLTC3542 采用恒定频率、电流模式架构，用 2.5V 至 5.5V 的输入电压工作，非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属
Linear推出同步降压型DC/DC转换器LTC3542: linear推出高效、2.25mhz、同步降压型稳压器 ltc3542，该器件采用 2mm x 2mm dfn 或 thinsottm 封装，提供高达 500ma 的连续输出电流。ltc3542 采用恒定频率、电流模式架构，用 2.5v 至 5.5v 的输入电压工作，非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。
采用2mmx2mm DFN封装的同步降压型DC/DC转换器提供高达500mA的电流: 凌力尔特公司（LinearTechnologyCorporation）推出高效、2.25MHz、同步降压型稳压器LTC3542，该器件采用2mmx2mmDFN或ThinSOTTM封装，提供高达500mALTC3542采用恒定频率、电流模式架构，用2.5V至5.5V的输入电压工作，非常适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。
Linear推出可输出500mA电流的同步降压型稳压器LTC3542: 凌力尔特公司(LinearTechnologyCorporatiON)的同步降压型稳压器LTC3542可提供高达500mA的连续输出电流。LTC3542采用恒定频率、电流模式架构，用2.5V至5.5V的输入电压工作，适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。
Linear同步降压型稳压器LTC3542提供高达500mA的电流: 凌力尔特公司(LinearTechnologyCorporation)的同步降压型稳压器LTC3542可提供高达500mA的连续输出电流。LTC3542采用恒定频率、电流模式架构，用2.5V至5.5V的输入电压工作，适用于单节锂离子/聚合物或多节碱性/镍镉/镍氢金属电池应用。

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LTC3542

LTC3542产品信息：

概览

优势和特点

产品详情

LTC3542数据手册：

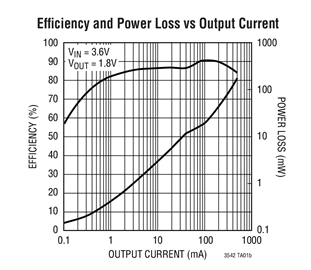

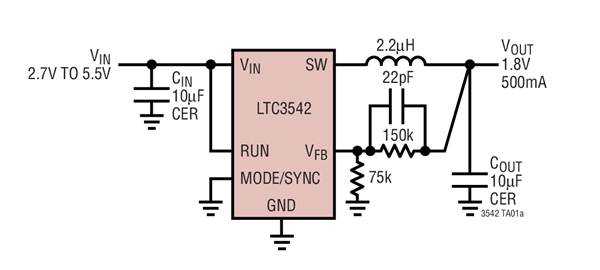

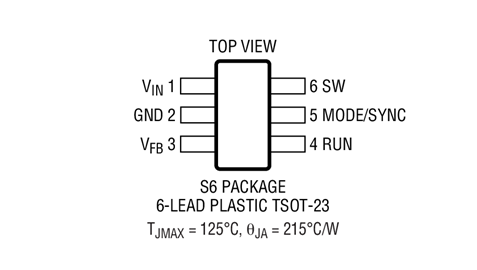

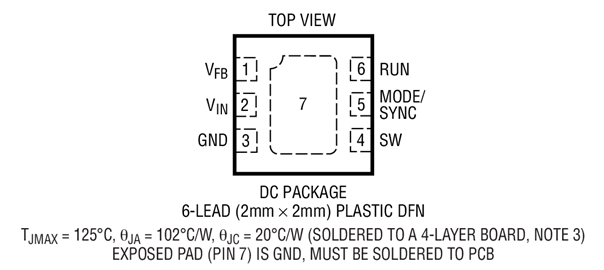

LTC3542引脚功能、电路图：
