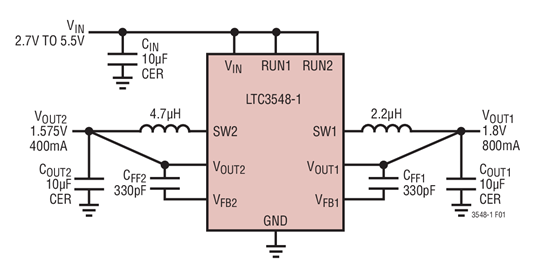

LTC 3548-1 是一款双通道、固定输出、恒定频率、同步降压型 DC/DC 转换器。该器件面向低功率应用，可在 2.5V 至 5.5V 的输入电压范围内运作，并具有一个 2.25MHz 的恒定开关频率，因而允许采用纤巧、低成本的电容器和电感器，高度 ≤1mm。通道 1 的输出电压固定于 1.8V，而通道 2 的输出电压则固定于 1.575V。内部同步 0.35欧姆、1.2A/0.7A 功率开关能够在无需采用外部肖特基二极管的情况下实现高效率。突发模式 (Burst Mode ) 操作可在轻负载条件下提供高效率。
为了进一步延长电池的运行时间，P 沟道 MOSFET 在压降条件下 (100% 占空比) 连续导通，而且两个通道所吸收的总静态电流仅为 40μA。在停机模式中，该器件的吸收电流 <1μA。

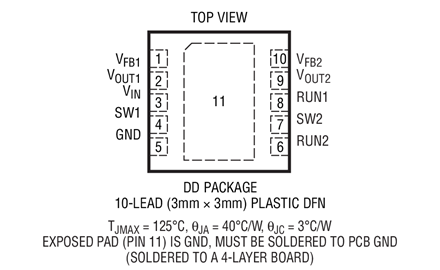

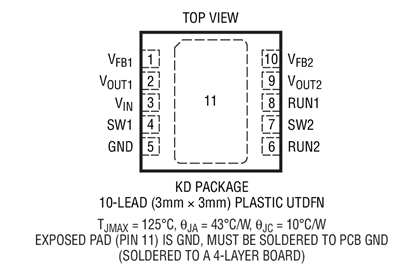

LTC3548-1 采用薄型 (高度仅 0.75mm) 和超薄型 (高度仅 0.55mm) 3mm x 3mm DFN 封装。
