LTC3558 数据手册-pdf中文资料-产品介绍及应用电路

LTC3558产品信息：

概览

优势和特点
产品详情

优势和特点

电池充电器

独立型 USB 充电器
可利用单个电阻器来设置高达 950mA 的充电电流
HPWR 输入负责选择 20% 或 100% 的编程充电电流
用于实现适宜温度充电的 NTC 输入
内部定时器终止
失效电池检测

开关稳压器 (降压和降压-升压)

每个稳压器可提供高达 400mA 的输出电流
2.25MHz 恒定频率操作
节省功率的突发模式 (Burst Mode ) 操作
扁平、20 引脚、3mm x 3mm QFN 封装

产品详情

LTC 3558 是一款具双通道高效率开关稳压器的 USB 电池充电器。该器件非常适合于给那些需要多个电源轨、基于单节锂离子/锂聚合物电池的手持式应用供电。

电池充电电流可通过 PROG 引脚和 HPWR 引脚来设置，并能够在 BAT 引脚上提供高达 950mA 的电流。CHRG引脚允许在充电过程中连续监视电池状态。一个内部定时器负责控制充电器的终止操作。

该器件包括单片式同步降压和降压-升压型稳压器，各能够提供高达 400mA 的输出电流，并在整个锂离子/锂聚合物电池电压范围内实现了高于 90% 的工作效率。降压-升压型稳压器能够在其额定可输送电流条件下调节其编程输出电压 (在整个锂离子电池电压范围内)，且未产生压降，从而延长了电池的运行时间。

LTC3558 采用扁平 (高度仅 0.75mm)、耐热增强型、20 引脚 (3mm x 3mm) QFN 封装。

应用

基于 SD/闪存的 MP3 播放器
低功率手持式应用

LTC3558: 【用　途】电源管理芯片【性能参数】采用耐热增强型、扁平(0.75mm) 20引线3mm x 3mm QFN封装，该器件集成了一个独立的锂离子/聚合物电池充电器和两个高效率同步稳压器(一个是降压-升压，另一个是降压)，两个开关稳压器都可在2.7V至4.2V的锂离子/聚合物电池电压范围内工作
Linear新推多功能电源管理解决方案LTC3558_电源技术: 凌力尔特公司(Linear)为手持式应用推出高效率、多功能电源管理解决方案LTC3558。LTC3558的独立自主工作简化了设计，无需外部微处理
Linear推出高效多功能电源管理解决方案LTC3558: 凌力尔特公司(Linear)为手持式应用推出高效率、多功能电源管理解决方案LTC3558。LTC3558的独立自主工作简化了设计，无需外部微处理器实现充电终止。两个开关稳压器都可在2.7V至4.2V的锂离子/

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LTC3558

LTC3558产品信息：

概览

优势和特点

产品详情

LTC3558数据手册：

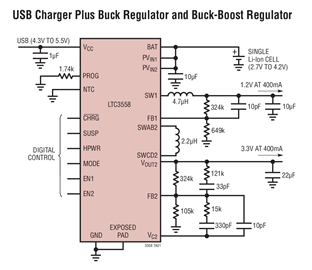

LTC3558引脚功能、电路图：
